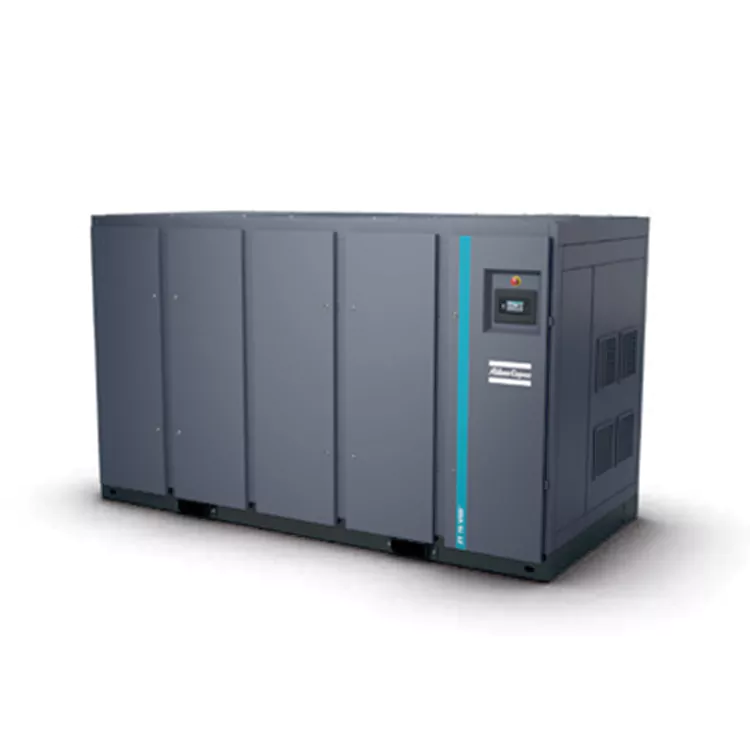

DECHUAN سے حسب ضرورت VSD ویری ایبل فریکوئنسی آئل فری ایئر کمپریسر کنفیگریشنز خودکار اسمبلی نیٹ ورکس کے لیے ±0.10 بار کے اندر درست لائن پریشر استحکام فراہم کرتی ہیں۔ یہ جدید مشین ایک متغیر فریکوئنسی ڈرائیو کو مربوط کرتی ہے جو موٹر کی رفتار سے براہ راست آپ کی اصل وقت کی ہوا کی ضروریات سے میل کھاتی ہے، جس سے کرنٹ شروع ہونے والی تیز رفتار بڑھ جاتی ہے۔
ایک پیشہ ور چائنا VSD ویری ایبل فریکوئنسی آئل فری ایئر کمپریسر مینوفیکچررز سے سورسنگ عالمی پروڈکشن مینیجرز کو دباؤ کے اتار چڑھاو کی وجہ سے فیکٹری توانائی کے نقصانات کو کم کرنے کی اجازت دیتی ہے۔ DECHUAN کا انٹیگریٹڈ انورٹر ڈیزائن 4 سے 10 بار تک ایک لچکدار پریشر سلیکشن رینج پیش کرتا ہے، جو حساس نیچے کی طرف نیومیٹک ٹولز کی حفاظت کرتا ہے۔
فکسڈ اسپیڈ ایئر کمپریسرز مسلسل لوڈ اور ان لوڈ ہوتے رہتے ہیں، یہاں تک کہ جب ہوا استعمال نہ ہو رہی ہو تو ہائی پاور ڈرائنگ کرتے ہیں۔ یہ سائیکلنگ دباؤ میں شدید کمی کا سبب بنتی ہے اور مکینیکل لباس کو تیز کرتی ہے۔ VSD آئل فری ایئر کمپریسر مسلسل الیکٹرانک ایڈجسٹمنٹ کے ذریعے ان مسائل کو ختم کرتا ہے:
• ریئل ٹائم فلو سنکرونائزیشن: کسٹم فریکوئنسی انورٹر لائن پریشر کو بار کے مختلف حصوں تک مانیٹر کرتا ہے، آپ کے پلانٹ کے فعال ایئر ٹولز سے ملنے کے لیے فوری طور پر موٹر RPM کو ایڈجسٹ کرتا ہے۔
• سافٹ سٹارٹنگ فائدہ: روایتی فکسڈ اسپیڈ موٹر سٹارٹ اپس کے عام طور پر ہائی کرنٹ سرجز کو ختم کرتا ہے، آپ کے پلانٹ کے برقی گرڈ کی حفاظت کرتا ہے اور اندرونی گیئرز پر مکینیکل دباؤ کو کم کرتا ہے۔
• کوئی کمپریسڈ ایئر وینٹنگ نہیں: ان لوڈنگ سائیکلوں کے دوران کمپریسڈ ہوا کو فضا میں ضائع کرنے سے گریز کرتا ہے، اس بات کو یقینی بناتا ہے کہ ہر کلو واٹ پاور براہ راست قابل استعمال ہوا کے حجم میں ترجمہ کرے۔
فکسڈ اسپیڈ ایئر کمپریسرز آپ کی مین لائنوں میں وسیع دباؤ کے جھولوں کا سبب بنتے ہیں جب وہ لوڈنگ اور ان لوڈنگ سٹیٹس کے درمیان چکر لگاتے ہیں۔ یہ پریشر ڈراپ خودکار پک اینڈ پلیس روبوٹ یا عین نیومیٹک پیکیجنگ مشینوں کو غلط خوراک دینے کا سبب بن سکتا ہے، جس کے نتیجے میں پروڈکٹ کی خرابیاں اور غیر متوقع اسمبلی لائن رک جاتی ہے۔
یہ وی ایس ڈی ویری ایبل فریکوئنسی آئل فری ایئر کمپریسر ریئل ٹائم ماڈیولیشن کے ذریعے پریشر کی مختلف حالتوں کو حل کرتا ہے:
• سخت پریشر بینڈ کنٹرول: ایک سخت 0.10 بار (1.5 psi) ونڈو کے اندر مستحکم لائن پریشر کو برقرار رکھتا ہے، خودکار نیومیٹک ٹولز کے لیے مستقل کارکردگی کو یقینی بناتا ہے۔
• نرم شروع کرنے کی صلاحیت: فریکوئنسی انورٹر موٹر کی رفتار کو بتدریج بڑھاتا ہے، شدید برقی کرنٹ کے اضافے سے گریز کرتا ہے جو قریبی فیکٹری الیکٹرانکس میں خلل ڈال سکتا ہے۔
• وائڈ انورٹر سپیڈ ونڈو: ایک وسیع، سرٹیفائیڈ گیس فلو ایڈجسٹمنٹ رینج کو نمایاں کرتا ہے جس میں میکینیکل کمپن کے بغیر پوری صلاحیت کے 75% تک کمی واقع ہوتی ہے۔
دباؤ کی لچک: 4.0 بار سے 10.0 بار تک ایڈجسٹ
• توانائی کی بچت کا پروفائل: مقررہ رفتار کے متبادل پر اوسطاً 35% تک توانائی کی کمی
• والیومیٹرک آؤٹ پٹ کی صلاحیت: 4.2 سے 148.5 m³/منٹ متحرک ترسیل
• ڈرائیو انورٹر انکلوژر: 50°C تک مستحکم آپریشن کے لیے اعلی کارکردگی والی کابینہ
ZR/ZT 55-90 (FF) STD
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7.5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -8.6STD | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 75 -7.5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -8.6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7.5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8.6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
ZR/ZT 75-90 VSD (FF) STD
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8.6 STD | 8.6 | 74.7-229.4 | 4.5-13.8 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10.4 STD | 10.4 | 81.7-202.9 | 4.9-12.2 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8.6 STD | 8.6 | 74.1-282.5 | 4.4-16.9 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10.4 STD | 10.4 | 75.5-250.5 | 4.5-15.0 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8.6 STD | 8.6 | 71.2-226.0 | 4.3-13.6 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10.4 STD | 10.4 | 78.2-199.6 | 4.7-12.0 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8.6 STD | 8.6 | 70.6-279.1 | 4.2-16.7 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10.4 STD | 10.4 | 72.0-247.1 | 4.3-14.8 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
یونٹ کے لیے کارکردگی کے حوالے کی شرائط کو ISO 1217 کے Annex C، 4th ایڈیشن (2009) کے مطابق ماپا گیا:
رشتہ دار نمی: 0%
· مطلق داخلی دباؤ: 1 بار
· اندرونی درجہ حرارت: 20°C خارج ہونے والے مادہ کی شرح (FAD) درج ذیل آپریٹنگ دباؤ پر ماپا گیا:
مستقل رفتار کی قسم:
· -7.5 بار کی قسم: 7 بار
· -8.6 بار کی قسم: 7 بار
· -10 بار کی قسم: 9 بار
VSD قسم:
· -8.6 بار کی قسم: 7 بار
· -10.4 بار کی قسم: 9 بار
· (2) ورک سٹیشن (LpWSAd) کی کلاس A وزنی اخراج ساؤنڈ پریشر لیول۔ ISO 2151:2004 کے مطابق ماپا گیا (150 9614/2 صوتی شدت سکیننگ کا طریقہ استعمال کرتے ہوئے)۔ نیا شامل کردہ اصلاحی عنصر مکمل طور پر غیر یقینی قدر (KpAd) ہے، جو ٹیسٹ کوڈ کے مطابق ہے۔
· (3) وزن صرف حوالہ کے لیے ہے۔ فراہم کردہ اصل وزن غالب ہوگا۔
ZR/ZT 110-160 (FF) STD
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7.5 STD | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8.6 STD | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -10 STD | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7.5 STD | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8.6 STD | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -10 STD | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7.5 STD | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8.6 STD | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -10 STD | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7.5 STD | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8.6 STD | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -10 STD | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZT 110 -7.5 STD | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -8.6 STD | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -10 STD | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 132 -7.5 STD | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -8.6 STD | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -10 STD | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7.5 STD | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -8.6 STD | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -10 STD | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7.5 STD | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8.6 STD | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -10 STD | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
ZR/ZT 110-160 VSD (FF) STD
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 STD | 8.6 | 100.5-319.3 | 6.0-19.2 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 STD | 10.4 | 167.1-292.1 | 10.0-17.5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 STD | 8.6 | 107.1-357.1 | 6.5-21.4 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 STD | 10.4 | 166.6-331.0 | 10.0-19.9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123.3-390.0 | 7.4-23.4 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | 166.6-357.8 | 10.0-21.5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123.3-411.0 | 7.4-24.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | 166.6-377.6 | 10.0-22.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT 110 VSD-8.6 | 8.6 | 99.9-327.6 | 6.0-19.2 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 110 VSD-10.4 | 10.4 | 165.5-291.9 | 9.9-17.5 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | 124.8-357.5 | 7.5-21.4 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | 164.9-331.2 | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | 143.9-388.8 | 8.6-23.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V1) | 10.4 | 164.9-358.2 | 9.9-21.5 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | 146.9-438.2 | 8.8-26.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | 164.9-378.1 | 9.9-22.7 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
ISO 1217 Annex C، 4th ایڈیشن (2009) کے مطابق، یونٹ کی کارکردگی کے حوالے کی شرائط درج ذیل ہیں:
رشتہ دار نمی: 0%
· مطلق داخلی دباؤ: 1 بار
· داخلی درجہ حرارت: 20 ° C
نقل مکانی FAD درج ذیل آپریٹنگ دباؤ پر ماپا جاتا ہے:
مستقل رفتار ماڈل:
-7.5 بار ماڈل: 7 بار
-8.6 بار ماڈل: 7 بار
-10 بار ماڈل: 9 بار
VSD ماڈل:
-8.6 بار ماڈل: 7 بار
-10.4 بار ماڈل: 9 بار
(2) ورک سٹیشن (LpWSAd) کی کلاس A وزنی اخراج ساؤنڈ پریشر لیول۔ ISO 2151:2004 (ISO 9614/2 آواز کی شدت سکیننگ کے طریقہ کار) کے مطابق ماپا گیا۔ نیا شامل کیا گیا اصلاحی عنصر KpAd غیر یقینی ہے، ٹیسٹ کوڈ کی تعمیل کرتا ہے۔
(3) V1=380V، V2=400V۔
(4) وزن صرف حوالہ کے لیے ہے۔ اصل وزن غالب ہوگا۔
ZR/ZT 200-275 (FF)
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 200 -7.5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -8.6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 250 -7.5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -8.6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 275 -7.5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -8.6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| ZT 200 -7.5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 250 -7.5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -8.6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 275 -7.5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -8.6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
ZR/ZT 250-315 VSD (FF)
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8.6 | 8.6 | 242.6-714.4 | 14.6-42.9 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10.4 | 10.4 | 234.2-640.2 | 14.1-38.4 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8.6 | 8.6 | 242.6-788.1 | 14.6-47.3 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10.4 | 10.4 | 234.2-700.0 | 14.1-42.0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT 250 VSD -8.6 | 8.6 | 238.0-696.9 | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 250 VSD -10.4 | 10.4 | 386.0-633.4 | 23.2-38.0 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -8.6 | 8.6 | 238.0-739.4 | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -10.4 | 10.4 | 386.0-681.0 | 23.2-40.9 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
رشتہ دار نمی: 0%
-مکمل داخلی دباؤ: 1 بار
داخلی درجہ حرارت: 20 ° C
خارج ہونے والے مادہ کی شرح (FAD) کو درج ذیل آپریٹنگ دباؤ پر ماپا گیا۔
مستقل رفتار کی قسم:
-7.5 بار کی قسم: 7 بار
-8.6 بار کی قسم: 7 بار
-10 بار کی قسم: 9 بار
VSD قسم:
-8.6 بار کی قسم: 7 بار
-10.4 بار کی قسم: 9 بار
(2) ورک سٹیشن (LpWSAd) کی کلاس A وزنی اخراج ساؤنڈ پریشر لیول۔
آئی ایس او 2151:2004 (150 9614/2 کا استعمال کرتے ہوئے (آواز کی شدت کو اسکین کرنے کا طریقہ) کے مطابق ماپا گیا۔
نیا شامل کردہ اصلاحی عنصر مکمل طور پر غیر یقینی قدر (KpAd) ہے، جو ٹیسٹ کوڈ کے مطابق ہے۔
(3) وزن صرف حوالہ کے لیے ہے۔ فراہم کردہ اصل وزن غالب ہوگا۔
ZR 300-750
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 300 -7.5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -8.6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -7.5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -8.6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 355 -7.5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8.6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 400 -7.5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -8.6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 425 -7.5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 425 -8.6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 450 -7.5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -8.6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 500 -7.5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -8.6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 630 -7.5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -8.6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 750 -7.5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -8.6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
ZR 355-900VSD
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8.6 | 8.6 | 371.2-1037.5 | 22.3-62.2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10.4 | 10.4 | 374.4-942.4 | 22.5-56.5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8.6 | 8.6 | 371.2-1120.9 | 22.3-67.3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -10.4 | 10.4 | 374.4-998.6 | 22.5-59.9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 VSD -10.4 | 10.4 | 374.4-1177.9 | 22.5-70.7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8.6 | 8.6 | 374.4-2061.8 | 54.9-123.7 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10.4 | 10.4 | 849.7-1840.5 | 51.0-110.4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8.6 | 8.6 | 930.7-2475.4 | 55.8-148.5 | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10.4 | 10.4 | 864.8-1873.2 | 51.9-112.4 | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
یونٹ کے لیے کارکردگی کے حوالے کی شرائط کو ISO 1217 کے Annex C، 4th ایڈیشن (2009) کے مطابق ماپا گیا:
رشتہ دار نمی: 0%
· مطلق داخلی دباؤ: 1 بار
· اندرونی درجہ حرارت: 20°C خارج ہونے والے مادہ کی شرح (FAD) درج ذیل آپریٹنگ دباؤ پر ماپا گیا:
مستقل رفتار کی قسم:
· -7.5 بار کی قسم: 7 بار
· -8.6 بار کی قسم: 7 بار
· -10 بار کی قسم: 9 بار
VSD قسم:
· -8.6 بار کی قسم: 7 بار
· -10.4 بار کی قسم: 9 بار
· (2) ورک سٹیشن (LpWSAd) کی کلاس A وزنی اخراج ساؤنڈ پریشر لیول۔ ISO 2151:2004 کے مطابق ماپا گیا (150 9614/2 صوتی شدت سکیننگ کا طریقہ استعمال کرتے ہوئے)۔ نیا شامل کردہ اصلاحی عنصر مکمل طور پر غیر یقینی قدر (KpAd) ہے، جو ٹیسٹ کوڈ کے مطابق ہے۔
· (3) وزن صرف حوالہ کے لیے ہے۔ فراہم کردہ اصل وزن غالب ہوگا۔
ZR 200X-400X
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7.5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8.6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7.5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8.6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7.5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7.5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8.6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7.5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8.6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
ZR/ZT 75-160 VSD+
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 90 VSD+ | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 110 VSD+ | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 132 VSD+ | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZT 145 VSD+ | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 160 VSD+ | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 75 VSD+ | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 90 VSD+ | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 110 VSD+ | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 132 VSD+ | 10.4 | 78.8-377.5 | 4.7-22.7 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 145 VSD+ | 10.4 | 78.8-409.0 | 4.7-24.5 | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT 160 VSD+ | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3150 | 3400 | 1654 | 2000 |
ZR/ZT 75-160 VSD+ FF
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+ FF | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 90 VSD+ FF | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 110 VSD+ FF | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | 107.0-377.5 | 6.4-22.7 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118.0-409.0 | 7.1-24.5 | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3790 | 4085 | 1654 | 2000 |
یونٹ کے لیے کارکردگی کے حوالے کی شرائط کو ISO 1217 کے Annex C، 4th ایڈیشن (2009) کے مطابق ماپا گیا:
رشتہ دار نمی: 0%
· مطلق داخلی دباؤ: 1 بار
· اندرونی درجہ حرارت: 20°C خارج ہونے والے مادہ کی شرح (FAD) درج ذیل آپریٹنگ دباؤ پر ماپا گیا:
مستقل رفتار کی قسم:
· -7.5 بار کی قسم: 7 بار
· -8.6 بار کی قسم: 7 بار
· -10 بار کی قسم: 9 بار
VSD قسم:
· -8.6 بار کی قسم: 7 بار
· -10.4 بار کی قسم: 9 بار
· (2) ورک سٹیشن (LpWSAd) کی کلاس A وزنی اخراج ساؤنڈ پریشر لیول۔ ISO 2151:2004 کے مطابق ماپا گیا (150 9614/2 صوتی شدت سکیننگ کا طریقہ استعمال کرتے ہوئے)۔ نیا شامل کردہ اصلاحی عنصر مکمل طور پر غیر یقینی قدر (KpAd) ہے، جو ٹیسٹ کوڈ کے مطابق ہے۔
· (3) وزن صرف حوالہ کے لیے ہے۔ فراہم کردہ اصل وزن غالب ہوگا۔
DECHUAN آپ کی ایروڈینامک VSD ویری ایبل فریکوئنسی آئل فری ایئر کمپریسر کی تنصیبات کے لیے انجینئرنگ کی مکمل خدمات فراہم کرتا ہے۔ پائپ کے ابتدائی ڈیزائن اور سسٹم کو شروع کرنے سے لے کر طویل مدتی معمول کے معائنے اور ہنگامی مرمت کی مدد تک، ہماری شنگھائی ہیڈ کوارٹر والی ٹیم پورے عمل کا انتظام کرتی ہے۔ ہم آپ کی پروڈکشن کو آگے بڑھانے کے لیے علاقائی کلائنٹس کے لیے 10 منٹ کے فون کے جواب اور ایک گھنٹے کے اندر سائٹ پر مدد کا وعدہ کرتے ہیں۔
• آن سائٹ ڈیمانڈ پروفائلنگ: ہم آپ کی سہولت کے ہفتہ وار ہوا کے استعمال کے رجحانات کا تجزیہ کرتے ہیں تاکہ بہترین انورٹر ایکسلریشن منحنی خطوط کو پروگرام کیا جاسکے۔
• Elektronikon® انٹرفیس کنفیگریشن: مرکزی کنٹرول یونٹ تمام فعال کمپریسرز میں رن ٹائم کو متوازن کرتے ہوئے ملٹی مشین سیٹ اپس کو ہینڈل کرنے کے لیے پہلے سے ترتیب دیا گیا ہے۔
• ہارش ایمبیئنٹ آپٹیمائزیشن: انورٹرز کو ایک محفوظ انکلوژر کے اندر نصب کیا جاتا ہے جس میں سرشار کولنگ پاتھ ہوتے ہیں، جو غیر مشروط یوٹیلیٹی اسپیس میں قابل اعتماد کارکردگی کو یقینی بناتے ہیں۔
A: اعلی کارکردگی والے انورٹر کو براہ راست ایک الیکٹریکل کنٹرول کیبنٹ میں بنایا گیا ہے جو 50°C/122°F تک کے محیطی درجہ حرارت میں کام کرنے کے لیے بنایا گیا ہے (معیاری درجہ بندی 40°C تک)، گرمی کے مہینوں میں تھرمل ٹرپنگ کو روکتا ہے۔
A: نہیں. DECHUAN کی اپنی مرضی کے مطابق ڈیزائن کردہ موٹرز محفوظ، موصل بیرنگ کی خصوصیت رکھتی ہیں۔ یہ برقی EDM کرنٹ کو بیرنگ سے گزرنے سے روکتا ہے، الیکٹریکل گڑھے کو ختم کرتا ہے اور طویل مکینیکل سروس لائف کو یقینی بناتا ہے۔
A: نہیں، تمام DECHUAN VSD سسٹمز میں مربوط برقی مقناطیسی مطابقت (EMC) فلٹرز اور شیلڈ انکلوژرز موجود ہیں۔ وہ اس بات کو یقینی بنانے کے لیے مکمل طور پر تصدیق شدہ ہیں کہ ان کا آپریشن آپ کے حساس الیکٹرانکس یا خودکار نظاموں میں برقی مداخلت کا سبب نہیں بنے گا۔
کاپی رائٹ © 2025 Dechuan Compressor (Shanghai) Co., Ltd. جملہ حقوق محفوظ ہیں۔
