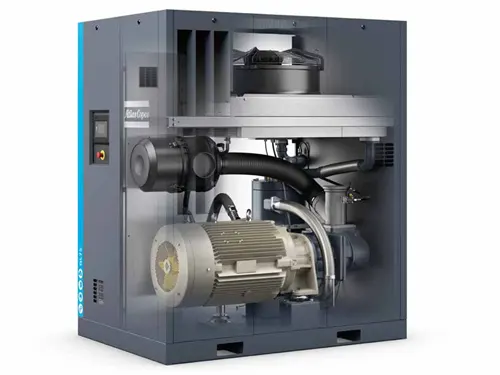

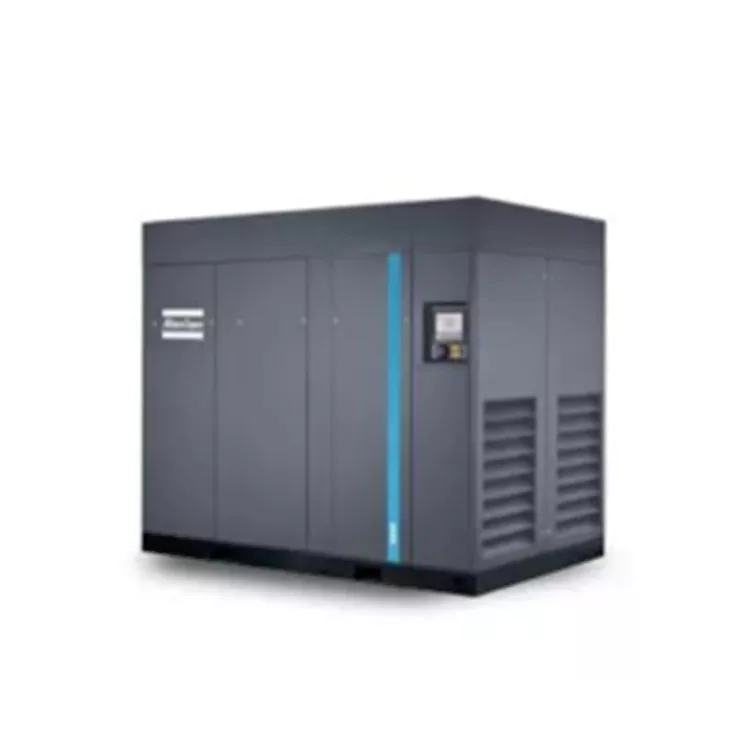

کم پریشر آئل فری سکرو ایئر کمپریسر

مصنوعات کے فوائد

بحالی سے پاک ڈرائیو سسٹم

• بحالی سے پاک ، مکمل طور پر منسلک ، دھول اور ملبے کو داخل ہونے سے روکنا

• کم پریشر آئل فری سکرو ایئر کمپریسر سخت ماحول کے لئے موزوں ہے

• اعلی کارکردگی والے گیئر ڈرائیو ، جوڑے کی کارکردگی میں کمی کے بغیر

standard معیاری ماڈل کے لئے زیادہ سے زیادہ آپریٹنگ محیط درجہ حرارت 46˚C ہے ، اور اعلی درجہ حرارت کے ماڈل کے لئے ، یہ 55˚C ہے

انتہائی موثر موٹر

• موٹر کارکردگی کلاس IE4

• تحفظ کلاس IP55 ، موصلیت کلاس F ، درجہ حرارت میں اضافہ کلاس B

• نان ڈرائیو اختتام چکنائی سے بھرے ہوئے دیکھ بھال سے پاک بیرنگ کو اپناتا ہے

creature سخت ماحول میں مسلسل آپریشن کے لئے موزوں ہے

مضبوط اسپننگ آئل فلٹر

parts حصوں کی خدمت کی زندگی کو بڑھانے کے لئے تیل میں نجاست کو موثر انداز میں فلٹر کریں

flil آئل فلٹر بائی پاس والو سے لیس ہے

آزاد سپر بڑے ڈیزائن کردہ آئل کولر اور بعد کے کولر

rot روٹر آؤٹ لیٹ میں کم درجہ حرارت تیل کی طویل خدمت زندگی کو یقینی بناتا ہے

in بلٹ میں مکینیکل بھاپ پانی کی جداکار تقریبا 100 100 ٪ کنڈینسیٹ پانی کو ہٹا سکتا ہے

stress تناؤ سے نجات پانے والا ڈیزائن ہیٹ ایکسچینجر میں تھرمل جھٹکا ختم کرتا ہے

ایلیکٹرونیکن® ٹچ اسکرین کنٹرولر

• ریموٹ کنٹرول ، الارم آؤٹ پٹ ، بحالی اور خدمت کے منصوبے ، اور نیٹ ورک کی تشخیص سب دستیاب ہیں

• بلٹ ان اسمارٹ لنک لنک ریموٹ تشخیص ایئر کمپریسر سسٹم کی کارکردگی کو زیادہ سے زیادہ کرتا ہے اور توانائی کے تحفظ کو حاصل کرتا ہے

multiple ایک سے زیادہ کمپریسرز کی تشخیص (مشترکہ کنٹرول میں 2،4 اور 6 یونٹ اختیاری ہیں)

• ہیوی ڈیوٹی ایئر انٹیک فلٹر

• کم پریشر آئل فری سکرو ایئر کمپریسر 99.9 ٪ موٹے ذرہ دھول کو ختم کرسکتا ہے ، جس سے کمپریسر اجزاء کی حفاظت میں اضافہ ہوتا ہے۔

• انتہائی طویل خدمت زندگی

اٹلس جی ایل 37-75 میں بقایا کارکردگی ، بہترین کمپریسڈ ہوا کا معیار ، مستحکم گیس کے استعمال کے حالات کے تحت کم توانائی کی کھپت ، اور ذہین خصوصیات کی خصوصیات ہیں جو کارکردگی اور وشوسنییتا کو یقینی بناتی ہیں۔ ایلیکٹرونیکن "ٹچ کنٹرولر کو اپنایا گیا ہے ، جس میں اسمارٹ لنک کے ذریعہ فراہم کردہ ریئل ٹائم ریموٹ تشخیص اور اصلاح کی تجاویز کے ساتھ ساتھ پروڈکشن سسٹم میں انضمام کے لئے او پی سی یو اے کی خاصیت ہے۔

اٹلس جی ایل 37-75 کے تکنیکی پیرامیٹرز

اٹلس جی ایل 37-75 کی تفصیلات کے طول و عرض

اہم پیرامیٹرز

یونٹ کے کارکردگی کے پیرامیٹرز کو آئی ایس او 1217 ، انیکس سی اور 2009 کے مطابق ماپا جاتا ہے

ورک سٹیشن ساؤنڈ پریشر لیول ٹیسٹ: ایل پی ڈبلیو ایس اے (ریف 20 μpa) ڈی بی (اے) (غلطی: 3 ڈی بی (اے))

شور کی سطح کو ISO2151 اور ISO9614 معیارات کے مطابق ماپا جاتا ہے

ایف اے ڈی کو مندرجہ ذیل ورکنگ پریشر پر ماپا جاتا ہے: 5.5 بار ماڈل کے لئے 5 بار

حوالہ آپریٹنگ شرائط: مطلق انٹیک پریشر: 1 بار

ہوا کی مقدار کا درجہ حرارت: 20 ° C

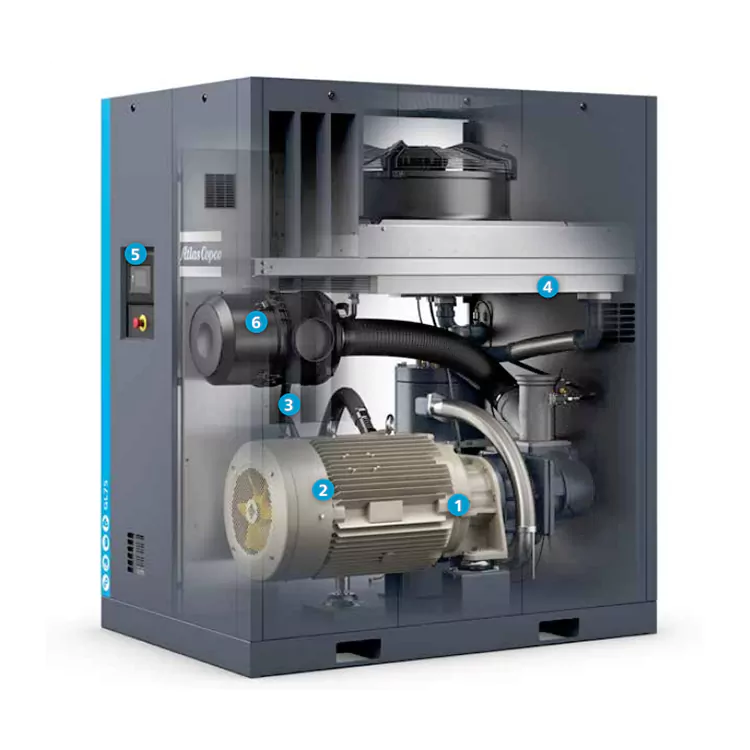

اٹلس جی ایل 37-75 ایئر کمپریسر کا مرکزی ڈھانچہ

1. مین یونٹ سیکشن: اس میں انٹیک والو ، راستہ والو ، ٹرانسمیشن سسٹم ، وغیرہ شامل ہیں ، جو ہوا کی مقدار ، کمپریشن اور راستہ حاصل کرنے کے لئے استعمال ہوتے ہیں۔

2. معاون نظام: چکنائی والے تیل کا نظام ، کولنگ واٹر سسٹم ، بجلی کے کنٹرول کا نظام ، وغیرہ سمیت ، ایئر کمپریسر کے معمول کے عمل کو یقینی بنانے کے لئے استعمال کیا جاتا ہے۔

اٹلس جی ایل 37-75 ایئر کمپریسر کا کام کرنے کا عمل

1. اسٹارٹ اپ مرحلہ: جب پاور بٹن دبائے جاتے ہیں تو ، الیکٹرانک کنٹرول سسٹم خود بخود ہوا کمپریسر کے چکنا کرنے کا نظام اور کولنگ واٹر سسٹم شروع کردے گا۔ ایک ہی وقت میں ، انٹیک والو کھلتا ہے اور ہوا مرکزی یونٹ کے اندرونی حصے میں داخل ہوتا ہے۔

2. کمپریشن اسٹیج: جیسے ہی سکرو روٹر گھومتا ہے ، مرکزی یونٹ کے اندر ہوا کو کمپریشن فورس کا نشانہ بنایا جاتا ہے ، اور دباؤ آہستہ آہستہ بڑھتا ہے۔ اس مقام پر ، کمپریسڈ گیس کو پیچھے بہنے سے روکنے کے لئے راستہ والو بند ہے۔

3. راستہ کا مرحلہ: جب سیٹ پریشر کی قیمت تک پہنچ جاتی ہے تو ، الیکٹرانک کنٹرول سسٹم کمپریسڈ گیس کو خارج کرنے کے لئے خود بخود راستہ والو کو چالو کردے گا۔ دریں اثنا ، انٹیک والو بند ہے اور کم پریشر آئل فری سکرو ایئر کمپریسر اگلی شروعات کے منتظر حالت میں داخل ہوتا ہے۔

4. شٹ ڈاؤن اسٹیج: جب ایئر کمپریسر کے آپریشن کو روکنے کے لئے ضروری ہو تو ، شٹ ڈاؤن بٹن دبائیں۔ الیکٹرانک کنٹرول سسٹم چکنا کرنے والے نظام اور کولنگ واٹر سسٹم کو بند کردے گا ، اور آہستہ آہستہ انٹیک والو اور راستہ والو کو بند کردے گا۔ آخر میں ، ایئر کمپریسر نے مکمل طور پر کام کرنا چھوڑ دیا۔

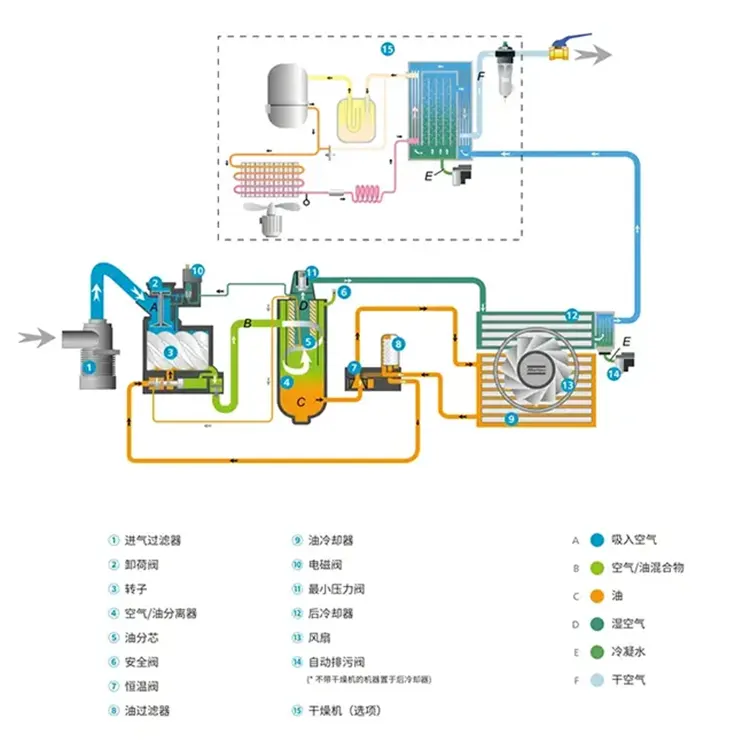

اٹلس جی ایل 37-75 ایئر کمپریسر ورکنگ فلو چارٹ
