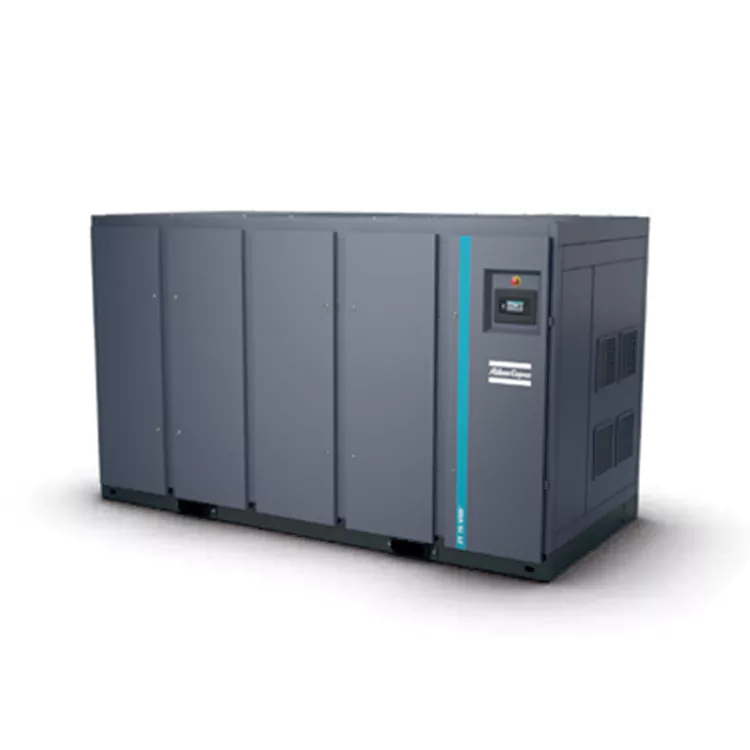

DECHUAN براہ راست برآمد کے لیے سیمی کنڈکٹر لیبز کے لیے آئل فری ایئر کمپریسر تیار کرتا ہے۔ یہ خصوصی نظام کلین روم ویفر کی آلودگی اور مہنگے مائیکرو چپ مینوفیکچرنگ نقائص کو روکنے کے لیے مصدقہ تیل سے پاک ہوا فراہم کرتا ہے۔ ہم سے رابطہ کریں!
درست تحقیقی سہولیات کے لیے قابل اعتماد یوٹیلیٹی لائنیں قائم کرنے کے لیے، سیمی کنڈکٹر لیبز کے سپلائرز کے لیے چائنا آئل فری ایئر کمپریسر سے ماخذ۔ DECHUAN کے اعلی پاکیزگی والے ایئر سلوشنز ٹریس ہائیڈرو کاربن کو ختم کرنے کے لیے ملٹی لیئرڈ کاربن آئسولیشن سیل کا استعمال کرتے ہیں، جس سے اہم سلیکون اینچنگ کے لیے گیس کے قدیم معیار کو یقینی بنایا جاتا ہے۔
سیمی کنڈکٹر فیبریکیشن اور پتلی فلم کی لتھوگرافی میں، تیل کے بخارات کا ایک بھی خوردبین قطرہ ایئر لائن کے ذریعے لے جانے سے پورے پروڈکشن بیچ کو برباد کر سکتا ہے۔ اس خصوصی پروڈکٹ کو پاکیزگی کے مطلق اعلیٰ ترین معیارات پر پورا اترنے کے لیے بنایا گیا ہے:
• TÜV سرٹیفائیڈ کلاس 0 ایئر ڈیلیوری: ہمارے سسٹمز متغیر آپریٹنگ درجہ حرارت میں سخت جانچ سے گزرتے ہیں۔ آزاد تجزیہ آؤٹ پٹ ایئر اسٹریم میں تیل کے بالکل صفر نشانات کی تصدیق کرتا ہے۔
• سنکنرن سے پاک اندرونی ہوا کے راستے: پائپنگ کا ہر ٹکڑا، کولر بنڈل، اور کمپریشن چیمبر کے نیچے کی طرف علیحدگی میٹرکس پریمیم سٹینلیس سٹیل سے بنا ہے تاکہ زنگ کے فلیکس کو کلین روم ایئر لائنوں کو آلودہ ہونے سے روکا جا سکے۔
• ایڈوانسڈ الیکٹرونیکون® انٹیگریشن: مربوط کنٹرولر آپریشنل میٹرکس کو قریب سے ٹریک کرتا ہے اور اس بات کو یقینی بنانے کے لیے کہ کوئی بھی ناپاک ہوا لیب گرڈ میں داخل نہیں ہوتی ہے۔
سیمی کنڈکٹر ویفر فیبریکیشن میں، آئل ایروسول کا ایک قطرہ کلین روم کے پورے ماحول کو آلودہ کر سکتا ہے، ہزاروں سلیکون ویفرز کو برباد کر سکتا ہے اور لاکھوں پیداواری وقت ضائع کر سکتا ہے۔ روایتی ایئر کمپریسرز ان نینو میٹر پیمانے کے عمل کے لیے درکار مطلق صفر ہائیڈرو کاربن طہارت کی ضمانت نہیں دے سکتے۔
سیمی کنڈکٹر لیبز کے لیے خصوصی آئل فری ایئر کمپریسر خالص عمل کی حفاظت کی ضمانت دیتا ہے:
• مصدقہ کلاس 0 ایئر فلو: تیل کی مکمل موجودگی کو یقینی بنانے کے لیے انتہائی تھرمل اور پریشر رینجز میں TÜV کے ذریعے سختی سے ٹیسٹ کیا گیا۔
• ذرات سے پاک اندرونی: سٹینلیس سٹیل کے پری کولر اور سٹار فن ہیٹ ایکسچینجر ہوا کے راستے میں آکسیڈیشن فلیکس یا کیمیکل شیڈنگ کو ختم کرتے ہیں۔
الیکٹرونک مانیٹرنگ شیلڈ: پرو ایکٹو مینٹیننس الارم اور خودکار فالٹ شٹ ڈاؤن سسٹم کے انحراف کو اس سے پہلے کہ وہ آپ کے کلین روم ٹولز تک پہنچتے ہیں۔
سسٹم پاور ریٹنگ: 55kw - 900kw ہائی ڈینسٹی کنفیگریشنز۔
• والیومیٹرک ڈیلیوری کی شرح: 4.2 - 148.5 m³/منٹ کلین اسٹریم آؤٹ پٹ۔
• تیل کے مواد کی درجہ بندی: ISO 8573-1 کلاس 0 مکمل طور پر تیل سے پاک توثیق۔
• کولنگ لے آؤٹ: سٹینلیس سٹیل سیال کولنگ کیمیکل آؤٹ گیسنگ کو روکتا ہے۔
ZR/ZT 55-90 (FF) STD| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7.5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -8.6STD | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 75 -7.5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -8.6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7.5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8.6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8.6 STD | 8.6 | 74.7-229.4 | 4.5-13.8 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10.4 STD | 10.4 | 81.7-202.9 | 4.9-12.2 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8.6 STD | 8.6 | 74.1-282.5 | 4.4-16.9 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10.4 STD | 10.4 | 75.5-250.5 | 4.5-15.0 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8.6 STD | 8.6 | 71.2-226.0 | 4.3-13.6 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10.4 STD | 10.4 | 78.2-199.6 | 4.7-12.0 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8.6 STD | 8.6 | 70.6-279.1 | 4.2-16.7 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10.4 STD | 10.4 | 72.0-247.1 | 4.3-14.8 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
یونٹ کے لیے کارکردگی کے حوالے کی شرائط کو ISO 1217 کے Annex C، 4th ایڈیشن (2009) کے مطابق ماپا گیا:
رشتہ دار نمی: 0%
· مطلق داخلی دباؤ: 1 بار
· اندرونی درجہ حرارت: 20°C خارج ہونے والے مادہ کی شرح (FAD) درج ذیل آپریٹنگ دباؤ پر ماپا گیا:
مستقل رفتار کی قسم:
· -7.5 بار کی قسم: 7 بار
· -8.6 بار کی قسم: 7 بار
· -10 بار کی قسم: 9 بار
VSD قسم:
· -8.6 بار کی قسم: 7 بار
· -10.4 بار کی قسم: 9 بار
· (2) ورک سٹیشن (LpWSAd) کی کلاس A وزنی اخراج ساؤنڈ پریشر لیول۔ ISO 2151:2004 کے مطابق ماپا گیا (150 9614/2 صوتی شدت سکیننگ کا طریقہ استعمال کرتے ہوئے)۔ نیا شامل کردہ اصلاحی عنصر مکمل طور پر غیر یقینی قدر (KpAd) ہے، جو ٹیسٹ کوڈ کے مطابق ہے۔
· (3) وزن صرف حوالہ کے لیے ہے۔ فراہم کردہ اصل وزن غالب ہوگا۔
ZR/ZT 110-160 (FF) STD
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7.5 STD | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8.6 STD | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -10 STD | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7.5 STD | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8.6 STD | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -10 STD | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7.5 STD | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8.6 STD | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -10 STD | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7.5 STD | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8.6 STD | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -10 STD | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZT 110 -7.5 STD | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -8.6 STD | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -10 STD | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 132 -7.5 STD | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -8.6 STD | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -10 STD | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7.5 STD | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -8.6 STD | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -10 STD | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7.5 STD | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8.6 STD | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -10 STD | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 STD | 8.6 | 100.5-319.3 | 6.0-19.2 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 STD | 10.4 | 167.1-292.1 | 10.0-17.5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 STD | 8.6 | 107.1-357.1 | 6.5-21.4 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 STD | 10.4 | 166.6-331.0 | 10.0-19.9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123.3-390.0 | 7.4-23.4 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | 166.6-357.8 | 10.0-21.5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123.3-411.0 | 7.4-24.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | 166.6-377.6 | 10.0-22.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT 110 VSD-8.6 | 8.6 | 99.9-327.6 | 6.0-19.2 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 110 VSD-10.4 | 10.4 | 165.5-291.9 | 9.9-17.5 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | 124.8-357.5 | 7.5-21.4 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | 164.9-331.2 | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | 143.9-388.8 | 8.6-23.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V1) | 10.4 | 164.9-358.2 | 9.9-21.5 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | 146.9-438.2 | 8.8-26.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | 164.9-378.1 | 9.9-22.7 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
ISO 1217 Annex C، 4th ایڈیشن (2009) کے مطابق، یونٹ کی کارکردگی کے حوالے کی شرائط درج ذیل ہیں:
رشتہ دار نمی: 0%
· مطلق داخلی دباؤ: 1 بار
· داخلی درجہ حرارت: 20 ° C
نقل مکانی FAD درج ذیل آپریٹنگ دباؤ پر ماپا جاتا ہے:
مستقل رفتار ماڈل:
-7.5 بار ماڈل: 7 بار
-8.6 بار ماڈل: 7 بار
-10 بار ماڈل: 9 بار
VSD ماڈل:
-8.6 بار ماڈل: 7 بار
-10.4 بار ماڈل: 9 بار
(2) ورک سٹیشن (LpWSAd) کی کلاس A وزنی اخراج ساؤنڈ پریشر لیول۔ ISO 2151:2004 (ISO 9614/2 آواز کی شدت سکیننگ کے طریقہ کار) کے مطابق ماپا گیا۔ نیا شامل کیا گیا اصلاحی عنصر KpAd غیر یقینی ہے، ٹیسٹ کوڈ کی تعمیل کرتا ہے۔
(3) V1=380V، V2=400V۔
(4) وزن صرف حوالہ کے لیے ہے۔ اصل وزن غالب ہوگا۔
ZR/ZT 200-275 (FF)
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 200 -7.5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -8.6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 250 -7.5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -8.6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 275 -7.5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -8.6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| ZT 200 -7.5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 250 -7.5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -8.6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 275 -7.5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -8.6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8.6 | 8.6 | 242.6-714.4 | 14.6-42.9 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10.4 | 10.4 | 234.2-640.2 | 14.1-38.4 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8.6 | 8.6 | 242.6-788.1 | 14.6-47.3 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10.4 | 10.4 | 234.2-700.0 | 14.1-42.0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT 250 VSD -8.6 | 8.6 | 238.0-696.9 | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 250 VSD -10.4 | 10.4 | 386.0-633.4 | 23.2-38.0 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -8.6 | 8.6 | 238.0-739.4 | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -10.4 | 10.4 | 386.0-681.0 | 23.2-40.9 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
رشتہ دار نمی: 0%
-مکمل داخلی دباؤ: 1 بار
داخلی درجہ حرارت: 20 ° C
خارج ہونے والے مادہ کی شرح (FAD) کو درج ذیل آپریٹنگ دباؤ پر ماپا گیا۔
مستقل رفتار کی قسم:
-7.5 بار کی قسم: 7 بار
-8.6 بار کی قسم: 7 بار
-10 بار کی قسم: 9 بار
VSD قسم:
-8.6 بار کی قسم: 7 بار
-10.4 بار کی قسم: 9 بار
(2) ورک سٹیشن (LpWSAd) کی کلاس A وزنی اخراج ساؤنڈ پریشر لیول۔
آئی ایس او 2151:2004 (150 9614/2 کا استعمال کرتے ہوئے (آواز کی شدت کو اسکین کرنے کا طریقہ) کے مطابق ماپا گیا۔
نیا شامل کردہ اصلاحی عنصر مکمل طور پر غیر یقینی قدر (KpAd) ہے، جو ٹیسٹ کوڈ کے مطابق ہے۔
(3) وزن صرف حوالہ کے لیے ہے۔ فراہم کردہ اصل وزن غالب ہوگا۔
ZR 300-750
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 300 -7.5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -8.6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -7.5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -8.6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 355 -7.5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8.6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 400 -7.5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -8.6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 425 -7.5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 425 -8.6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 450 -7.5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -8.6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 500 -7.5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -8.6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 630 -7.5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -8.6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 750 -7.5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -8.6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8.6 | 8.6 | 371.2-1037.5 | 22.3-62.2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10.4 | 10.4 | 374.4-942.4 | 22.5-56.5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8.6 | 8.6 | 371.2-1120.9 | 22.3-67.3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -10.4 | 10.4 | 374.4-998.6 | 22.5-59.9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 VSD -10.4 | 10.4 | 374.4-1177.9 | 22.5-70.7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8.6 | 8.6 | 374.4-2061.8 | 54.9-123.7 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10.4 | 10.4 | 849.7-1840.5 | 51.0-110.4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8.6 | 8.6 | 930.7-2475.4 | 55.8-148.5 | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10.4 | 10.4 | 864.8-1873.2 | 51.9-112.4 | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
یونٹ کے لیے کارکردگی کے حوالے کی شرائط کو ISO 1217 کے Annex C، 4th ایڈیشن (2009) کے مطابق ماپا گیا:
رشتہ دار نمی: 0%
· مطلق داخلی دباؤ: 1 بار
· اندرونی درجہ حرارت: 20°C خارج ہونے والے مادہ کی شرح (FAD) درج ذیل آپریٹنگ دباؤ پر ماپا گیا:
مستقل رفتار کی قسم:
· -7.5 بار کی قسم: 7 بار
· -8.6 بار کی قسم: 7 بار
· -10 بار کی قسم: 9 بار
VSD قسم:
· -8.6 بار کی قسم: 7 بار
· -10.4 بار کی قسم: 9 بار
· (2) ورک سٹیشن (LpWSAd) کی کلاس A وزنی اخراج ساؤنڈ پریشر لیول۔ ISO 2151:2004 کے مطابق ماپا گیا (150 9614/2 صوتی شدت سکیننگ کا طریقہ استعمال کرتے ہوئے)۔ نیا شامل کردہ اصلاحی عنصر مکمل طور پر غیر یقینی قدر (KpAd) ہے، جو ٹیسٹ کوڈ کے مطابق ہے۔
· (3) وزن صرف حوالہ کے لیے ہے۔ فراہم کردہ اصل وزن غالب ہوگا۔
ZR 200X-400X
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7.5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8.6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7.5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8.6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7.5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7.5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8.6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7.5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8.6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 90 VSD+ | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 110 VSD+ | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 132 VSD+ | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZT 145 VSD+ | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 160 VSD+ | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 75 VSD+ | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 90 VSD+ | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 110 VSD+ | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 132 VSD+ | 10.4 | 78.8-377.5 | 4.7-22.7 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 145 VSD+ | 10.4 | 78.8-409.0 | 4.7-24.5 | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT 160 VSD+ | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3150 | 3400 | 1654 | 2000 |
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+ FF | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 90 VSD+ FF | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 110 VSD+ FF | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | 107.0-377.5 | 6.4-22.7 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118.0-409.0 | 7.1-24.5 | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3790 | 4085 | 1654 | 2000 |
یونٹ کے لیے کارکردگی کے حوالے کی شرائط کو ISO 1217 کے Annex C، 4th ایڈیشن (2009) کے مطابق ماپا گیا:
رشتہ دار نمی: 0%
· مطلق داخلی دباؤ: 1 بار
· اندرونی درجہ حرارت: 20°C خارج ہونے والے مادہ کی شرح (FAD) درج ذیل آپریٹنگ دباؤ پر ماپا گیا:
مستقل رفتار کی قسم:
· -7.5 بار کی قسم: 7 بار
· -8.6 بار کی قسم: 7 بار
· -10 بار کی قسم: 9 بار
VSD قسم:
· -8.6 بار کی قسم: 7 بار
· -10.4 بار کی قسم: 9 بار
· (2) ورک سٹیشن (LpWSAd) کی کلاس A وزنی اخراج ساؤنڈ پریشر لیول۔ ISO 2151:2004 کے مطابق ماپا گیا (150 9614/2 صوتی شدت سکیننگ کا طریقہ استعمال کرتے ہوئے)۔ نیا شامل کردہ اصلاحی عنصر مکمل طور پر غیر یقینی قدر (KpAd) ہے، جو ٹیسٹ کوڈ کے مطابق ہے۔
· (3) وزن صرف حوالہ کے لیے ہے۔ فراہم کردہ اصل وزن غالب ہوگا۔
ایشیا میں ایک الیکٹرانکس بنانے والی کمپنی نے DECHUAN کا خصوصی ایئر سسٹم نصب کیا تاکہ اعلیٰ طہارت کے نائٹروجن جنریشن لوپس اور نیومیٹک ٹیسٹنگ اسلحے کی فراہمی ہو سکے۔ اس سے پہلے، معیاری کمپریسرز ٹریس آئل بخارات کو ماضی کے ان لائن فلٹرز، لیتھوگرافی لینز کوٹنگ کرنے اور ویفر کوٹنگز میں مائیکرو فریکچر کا باعث بننے کی اجازت دیتے تھے۔ سیمی کنڈکٹر لیبز کے لیے آئل فری ایئر کمپریسر نصب کرنے کے بعد، لیب نے آئل سے متعلقہ لائن آلودگی کے صفر کے واقعات رپورٹ کیے، جس سے دو سال کے مسلسل آپریشن کے دوران کلین روم کی صفائی اور ری کیلیبریشن کے اخراجات میں خاطر خواہ بچت ہوئی۔
• سٹینلیس سٹیل مٹیریل اپ گریڈ: ہم تمام معیاری اندرونی کاسٹ اجزاء کو اعلی درجے کے سٹینلیس سٹیل سے بدل دیتے ہیں تاکہ مائکرو آلودگی کے سخت رہنما اصولوں کو پورا کیا جا سکے۔
• ایڈوانسڈ کمیونیکیشن پروٹوکول: یونٹ خصوصی کمیونیکیشن پروٹوکول کے ساتھ پہلے سے بھرا ہوا ہے، جس سے کلین روم کنٹرول سینٹرز دور سے ایئر میٹرکس کی نگرانی کر سکتے ہیں۔
• کومپیکٹ سٹرکچرل فوٹ پرنٹ: اندرونی ترتیب کو فوٹ پرنٹ کو کم سے کم کرنے کے لیے بہتر بنایا گیا ہے، جس سے لیبارٹری کے تہہ خانے میں استعمال کی جانے والی تنگ جگہوں میں انسٹال کرنا آسان ہو جاتا ہے۔
A: جی ہاں، ہماری ایئر آؤٹ پٹ جدید کلین روم ڈیسیکینٹ ڈرائر اور سب مائیکرون پارٹیکل فلٹریشن سسٹم کے ساتھ پوری طرح مطابقت رکھتی ہے۔ چونکہ خام ہوا میں تیل کے بخارات صفر ہوتے ہیں، اس لیے آپ کے استعمال کے خصوصی فلٹرز تیل کی دھند سے بھرے نہیں ہوں گے، جس سے فلٹر کی زندگی میں اضافہ ہوگا۔
A: سیمی کنڈکٹر لیبز کے لیے آئل فری ایئر کمپریسر میں تیل سے لبریکیٹڈ گیئر ہاؤسنگ اور ڈرائی کمپریشن چیمبر کے درمیان ایک فزیکل ایٹموسفیرک وینٹ کی جگہ موجود ہے۔ خصوصی غیر رابطہ کاربن رنگ کی مہروں کو منفی دباؤ کے چینلز کے ساتھ جوڑا جاتا ہے، اس بات کو یقینی بناتے ہوئے کہ کسی بھی گیئر آئل کی دھول کو صاف ہوا کے دھارے میں داخل ہونے سے مکمل طور پر روک دیا گیا ہے۔
A: Elektronikon® کنٹرولر اہم ڈیٹا کے نمونے فی سیکنڈ میں کئی بار لیتا ہے۔ اگر کسی بھی مرحلے پر درجہ حرارت میں اضافے کا پتہ چلتا ہے، تو سسٹم فوری طور پر ایک خودکار شٹ ڈاؤن کو متحرک کرتا ہے اور آئسولیشن والوز کو بند کر دیتا ہے، اس بات کو یقینی بناتا ہے کہ آپ کی لیب کے حساس آلات میں کبھی بھی ٹھنڈی ہوا نیچے کی طرف نہ جائے۔
کاپی رائٹ © 2025 Dechuan Compressor (Shanghai) Co., Ltd. جملہ حقوق محفوظ ہیں۔
