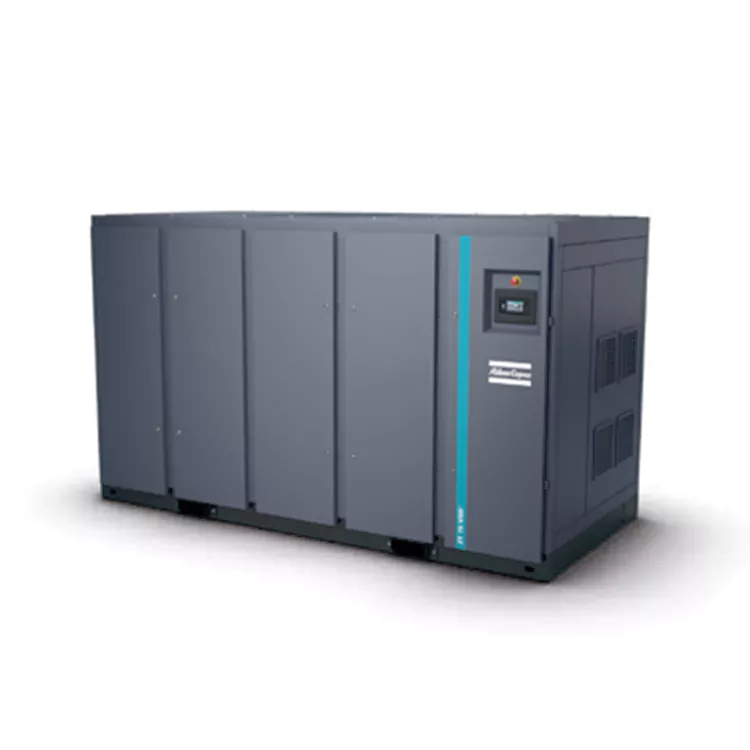

DECHUAN عالمی ہول سیل خریداری کے لیے معیاری ڈوئل ڈرائیو VSD آئل فری اسکرو ایئر کمپریسر فراہم کرتا ہے۔ دو آزاد مستقل مقناطیس موٹرز کی خصوصیت، یہ مشین متغیر مینوفیکچرنگ شفٹوں میں توانائی کے استعمال کو بہتر بناتی ہے۔
فیکٹری کے بجلی کے بلوں کو کم کرنے کے لیے، ماہر چائنا ڈوئل ڈرائیو VSD آئل فری اسکرو ایئر کمپریسر سپلائرز سے آرڈر کرنا سرمایہ کاری پر فوری واپسی فراہم کرتا ہے۔ DECHUAN کا دوہری مستقل مقناطیس ڈیزائن روایتی مکینیکل کپلنگ نقصانات کو ختم کرتا ہے اور 20% سے 100% تک وسیع رینج کے بہاؤ کی ایڈجسٹمنٹ کی اجازت دیتا ہے، اتار چڑھاؤ والے ٹول کے بوجھ کو ٹھیک سے ملاتا ہے۔
روایتی متغیر فریکوئنسی ڈرائیو کمپریسرز مشترکہ گیئر میکانزم کے ذریعے ہائی پریشر اور کم پریشر والے سکرو روٹرز دونوں کو موڑنے کے لیے ایک ہی موٹر کا استعمال کرتے ہیں۔ یہ کم رفتار سے چلنے پر مکینیکل نقصانات کا سبب بنتا ہے۔ ایئر کمپریسر ایک اعلی تقسیم فن تعمیر کا استعمال کرتا ہے:
• آزاد IE5 مستقل مقناطیس موٹرز: کم پریشر اور ہائی پریشر کمپریسر کے مراحل الگ الگ، وقف شدہ IP66 مستقل مقناطیس موٹرز کے ذریعے چلائے جاتے ہیں۔ ہر مرحلہ اپنی بہترین رفتار پروفائل پر چلتا ہے۔
• وائڈ فلو ریگولیشن رینج: ہمارے کسٹم فریکوئنسی انورٹرز 20% اور 100% کے درمیان مستقل بہاؤ ایڈجسٹمنٹ حاصل کرتے ہیں، جس سے لوئر اینڈ سنگل موٹر سسٹمز میں پائی جانے والی پابندی والی "اسپیڈ ونڈوز" کو مکمل طور پر ختم کیا جاتا ہے۔
• کوئی دباؤ زیادہ کمپریشن نہیں: سسٹم لائن پریشر کے اتار چڑھاو کو سختی سے 0.10 بار کے اندر برقرار رکھتا ہے، فیکٹری گرڈ پر زیادہ دباؤ ڈالنے سے منسلک توانائی کے ضیاع کو روکتا ہے۔
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7.5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -8.6STD | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 75 -7.5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -8.6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7.5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8.6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
ZR/ZT 75-90 VSD (FF) STD
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8.6 STD | 8.6 | 74.7-229.4 | 4.5-13.8 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10.4 STD | 10.4 | 81.7-202.9 | 4.9-12.2 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8.6 STD | 8.6 | 74.1-282.5 | 4.4-16.9 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10.4 STD | 10.4 | 75.5-250.5 | 4.5-15.0 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8.6 STD | 8.6 | 71.2-226.0 | 4.3-13.6 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10.4 STD | 10.4 | 78.2-199.6 | 4.7-12.0 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8.6 STD | 8.6 | 70.6-279.1 | 4.2-16.7 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10.4 STD | 10.4 | 72.0-247.1 | 4.3-14.8 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
یونٹ کے لیے کارکردگی کے حوالے کی شرائط کو ISO 1217 کے Annex C، 4th ایڈیشن (2009) کے مطابق ماپا گیا:
رشتہ دار نمی: 0%
· مطلق داخلی دباؤ: 1 بار
· اندرونی درجہ حرارت: 20°C خارج ہونے والے مادہ کی شرح (FAD) درج ذیل آپریٹنگ دباؤ پر ماپا گیا:
مستقل رفتار کی قسم:
· -7.5 بار کی قسم: 7 بار
· -8.6 بار کی قسم: 7 بار
· -10 بار کی قسم: 9 بار
VSD قسم:
· -8.6 بار کی قسم: 7 بار
· -10.4 بار کی قسم: 9 بار
· (2) ورک سٹیشن (LpWSAd) کی کلاس A وزنی اخراج ساؤنڈ پریشر لیول۔ ISO 2151:2004 کے مطابق ماپا گیا (150 9614/2 صوتی شدت سکیننگ کا طریقہ استعمال کرتے ہوئے)۔ نیا شامل کردہ اصلاحی عنصر مکمل طور پر غیر یقینی قدر (KpAd) ہے، جو ٹیسٹ کوڈ کے مطابق ہے۔
· (3) وزن صرف حوالہ کے لیے ہے۔ فراہم کردہ اصل وزن غالب ہوگا۔
ZR/ZT 110-160 (FF) STD
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7.5 STD | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8.6 STD | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -10 STD | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7.5 STD | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8.6 STD | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -10 STD | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7.5 STD | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8.6 STD | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -10 STD | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7.5 STD | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8.6 STD | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -10 STD | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZT 110 -7.5 STD | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -8.6 STD | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -10 STD | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 132 -7.5 STD | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -8.6 STD | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -10 STD | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7.5 STD | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -8.6 STD | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -10 STD | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7.5 STD | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8.6 STD | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -10 STD | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
ZR/ZT 110-160 VSD (FF) STD
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 STD | 8.6 | 100.5-319.3 | 6.0-19.2 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 STD | 10.4 | 167.1-292.1 | 10.0-17.5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 STD | 8.6 | 107.1-357.1 | 6.5-21.4 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 STD | 10.4 | 166.6-331.0 | 10.0-19.9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123.3-390.0 | 7.4-23.4 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | 166.6-357.8 | 10.0-21.5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123.3-411.0 | 7.4-24.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | 166.6-377.6 | 10.0-22.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT 110 VSD-8.6 | 8.6 | 99.9-327.6 | 6.0-19.2 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 110 VSD-10.4 | 10.4 | 165.5-291.9 | 9.9-17.5 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | 124.8-357.5 | 7.5-21.4 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | 164.9-331.2 | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | 143.9-388.8 | 8.6-23.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V1) | 10.4 | 164.9-358.2 | 9.9-21.5 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | 146.9-438.2 | 8.8-26.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | 164.9-378.1 | 9.9-22.7 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
ISO 1217 Annex C، 4th ایڈیشن (2009) کے مطابق، یونٹ کی کارکردگی کے حوالے کی شرائط درج ذیل ہیں:
رشتہ دار نمی: 0%
· مطلق داخلی دباؤ: 1 بار
· داخلی درجہ حرارت: 20 ° C
نقل مکانی FAD درج ذیل آپریٹنگ دباؤ پر ماپا جاتا ہے:
مستقل رفتار ماڈل:
-7.5 بار ماڈل: 7 بار
-8.6 بار ماڈل: 7 بار
-10 بار ماڈل: 9 بار
VSD ماڈل:
-8.6 بار ماڈل: 7 بار
-10.4 بار ماڈل: 9 بار
(2) ورک سٹیشن (LpWSAd) کی کلاس A وزنی اخراج ساؤنڈ پریشر لیول۔ ISO 2151:2004 (ISO 9614/2 آواز کی شدت سکیننگ کے طریقہ کار) کے مطابق ماپا گیا۔ نیا شامل کیا گیا اصلاحی عنصر KpAd غیر یقینی ہے، ٹیسٹ کوڈ کی تعمیل کرتا ہے۔
(3) V1=380V، V2=400V۔
(4) وزن صرف حوالہ کے لیے ہے۔ اصل وزن غالب ہوگا۔
ZR/ZT 200-275 (FF)
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 200 -7.5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -8.6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 250 -7.5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -8.6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 275 -7.5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -8.6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| ZT 200 -7.5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 250 -7.5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -8.6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 275 -7.5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -8.6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
ZR/ZT 250-315 VSD (FF)
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8.6 | 8.6 | 242.6-714.4 | 14.6-42.9 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10.4 | 10.4 | 234.2-640.2 | 14.1-38.4 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8.6 | 8.6 | 242.6-788.1 | 14.6-47.3 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10.4 | 10.4 | 234.2-700.0 | 14.1-42.0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT 250 VSD -8.6 | 8.6 | 238.0-696.9 | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 250 VSD -10.4 | 10.4 | 386.0-633.4 | 23.2-38.0 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -8.6 | 8.6 | 238.0-739.4 | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -10.4 | 10.4 | 386.0-681.0 | 23.2-40.9 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
رشتہ دار نمی: 0%
-مکمل داخلی دباؤ: 1 بار
داخلی درجہ حرارت: 20 ° C
خارج ہونے والے مادہ کی شرح (FAD) کو درج ذیل آپریٹنگ دباؤ پر ماپا گیا۔
مستقل رفتار کی قسم:
-7.5 بار کی قسم: 7 بار
-8.6 بار کی قسم: 7 بار
-10 بار کی قسم: 9 بار
VSD قسم:
-8.6 بار کی قسم: 7 بار
-10.4 بار کی قسم: 9 بار
(2) ورک سٹیشن (LpWSAd) کی کلاس A وزنی اخراج ساؤنڈ پریشر لیول۔
آئی ایس او 2151:2004 (150 9614/2 کا استعمال کرتے ہوئے (آواز کی شدت کو اسکین کرنے کا طریقہ) کے مطابق ماپا گیا۔
نیا شامل کردہ اصلاحی عنصر مکمل طور پر غیر یقینی قدر (KpAd) ہے، جو ٹیسٹ کوڈ کے مطابق ہے۔
(3) وزن صرف حوالہ کے لیے ہے۔ فراہم کردہ اصل وزن غالب ہوگا۔
ZR 300-750
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 300 -7.5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -8.6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -7.5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -8.6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 355 -7.5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8.6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 400 -7.5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -8.6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 425 -7.5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 425 -8.6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 450 -7.5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -8.6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 500 -7.5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -8.6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 630 -7.5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -8.6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 750 -7.5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -8.6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
ZR 355-900VSD
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8.6 | 8.6 | 371.2-1037.5 | 22.3-62.2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10.4 | 10.4 | 374.4-942.4 | 22.5-56.5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8.6 | 8.6 | 371.2-1120.9 | 22.3-67.3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -10.4 | 10.4 | 374.4-998.6 | 22.5-59.9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 VSD -10.4 | 10.4 | 374.4-1177.9 | 22.5-70.7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8.6 | 8.6 | 374.4-2061.8 | 54.9-123.7 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10.4 | 10.4 | 849.7-1840.5 | 51.0-110.4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8.6 | 8.6 | 930.7-2475.4 | 55.8-148.5 | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10.4 | 10.4 | 864.8-1873.2 | 51.9-112.4 | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
یونٹ کے لیے کارکردگی کے حوالے کی شرائط کو ISO 1217 کے Annex C، 4th ایڈیشن (2009) کے مطابق ماپا گیا:
رشتہ دار نمی: 0%
· مطلق داخلی دباؤ: 1 بار
· اندرونی درجہ حرارت: 20°C خارج ہونے والے مادہ کی شرح (FAD) درج ذیل آپریٹنگ دباؤ پر ماپا گیا:
مستقل رفتار کی قسم:
· -7.5 بار کی قسم: 7 بار
· -8.6 بار کی قسم: 7 بار
· -10 بار کی قسم: 9 بار
VSD قسم:
· -8.6 بار کی قسم: 7 بار
· -10.4 بار کی قسم: 9 بار
· (2) ورک سٹیشن (LpWSAd) کی کلاس A وزنی اخراج ساؤنڈ پریشر لیول۔ ISO 2151:2004 کے مطابق ماپا گیا (150 9614/2 صوتی شدت سکیننگ کا طریقہ استعمال کرتے ہوئے)۔ نیا شامل کردہ اصلاحی عنصر مکمل طور پر غیر یقینی قدر (KpAd) ہے، جو ٹیسٹ کوڈ کے مطابق ہے۔
· (3) وزن صرف حوالہ کے لیے ہے۔ فراہم کردہ اصل وزن غالب ہوگا۔
ZR 200X-400X
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7.5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8.6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7.5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8.6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7.5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7.5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8.6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7.5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8.6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
ZR/ZT 75-160 VSD+
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 90 VSD+ | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 110 VSD+ | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 132 VSD+ | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZT 145 VSD+ | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 160 VSD+ | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 75 VSD+ | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 90 VSD+ | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 110 VSD+ | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 132 VSD+ | 10.4 | 78.8-377.5 | 4.7-22.7 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 145 VSD+ | 10.4 | 78.8-409.0 | 4.7-24.5 | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT 160 VSD+ | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3150 | 3400 | 1654 | 2000 |
ZR/ZT 75-160 VSD+ FF
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+ FF | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 90 VSD+ FF | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 110 VSD+ FF | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | 107.0-377.5 | 6.4-22.7 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118.0-409.0 | 7.1-24.5 | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3790 | 4085 | 1654 | 2000 |
یونٹ کے لیے کارکردگی کے حوالے کی شرائط کو ISO 1217 کے Annex C، 4th ایڈیشن (2009) کے مطابق ماپا گیا:
رشتہ دار نمی: 0%
· مطلق داخلی دباؤ: 1 بار
· اندرونی درجہ حرارت: 20°C خارج ہونے والے مادہ کی شرح (FAD) درج ذیل آپریٹنگ دباؤ پر ماپا گیا:
مستقل رفتار کی قسم:
· -7.5 بار کی قسم: 7 بار
· -8.6 بار کی قسم: 7 بار
· -10 بار کی قسم: 9 بار
VSD قسم:
· -8.6 بار کی قسم: 7 بار
· -10.4 بار کی قسم: 9 بار
· (2) ورک سٹیشن (LpWSAd) کی کلاس A وزنی اخراج ساؤنڈ پریشر لیول۔ ISO 2151:2004 کے مطابق ماپا گیا (150 9614/2 صوتی شدت سکیننگ کا طریقہ استعمال کرتے ہوئے)۔ نیا شامل کردہ اصلاحی عنصر مکمل طور پر غیر یقینی قدر (KpAd) ہے، جو ٹیسٹ کوڈ کے مطابق ہے۔
· (3) وزن صرف حوالہ کے لیے ہے۔ فراہم کردہ اصل وزن غالب ہوگا۔
روایتی فکسڈ اسپیڈ کمپریسرز مکمل برقی قرعہ اندازی پر چلتے ہیں یہاں تک کہ جب آپ کے فیکٹری ٹولز کو صرف 40% ایئر آؤٹ پٹ درکار ہوتا ہے۔ اضافی کمپریسڈ ہوا کو ماحول میں آسانی سے نکالا جاتا ہے یا طویل، غیر موثر اتارنے کے چکروں کے دوران ضائع کیا جاتا ہے جہاں موٹر مفید کام کیے بغیر گھومتی ہے۔
ہر ڈوئل ڈرائیو VSD آئل فری اسکرو ایئر کمپریسر ہمارے انٹرنیٹ آف تھنگز (IoT) ریموٹ مینجمنٹ ہب کے ساتھ مربوط ہوتا ہے۔ فیکٹری انجینئر کسی بھی مجاز کمپیوٹر یا موبائل ڈیوائس سے موٹر کی رفتار، پاور ڈرا، اور سروس الرٹس کو محفوظ طریقے سے چیک کر سکتے ہیں۔ یہ شفافیت دیکھ بھال کرنے والی ٹیموں کو ہفتہ بہ ہفتہ توانائی کی درست بچت کی تصدیق کرنے کی اجازت دیتی ہے۔
ٹیکسٹائل فیکٹریاں مسلسل بنائی مشینیں چلاتی ہیں جہاں دھاگے کے تناؤ کے لیے ہوا کے مستحکم دباؤ کی ضرورت ہوتی ہے، لیکن لومز سائیکل کے طور پر درست حجم کی ضرورت ہوتی ہے۔ DECHUAN نے ایک بڑے ٹیکسٹائل پلانٹ میں کمپریسر نصب کیا۔ دوہری IE5 مستقل مقناطیس سسٹم نے مل کی متحرک شفٹوں کو فوری طور پر ٹریک کیا، لائن پریشر کو 0.10 بار کے اندر طے کیا اور سہولت کے ماہانہ کمپریسر پاور بلوں کو 35% تک کاٹ دیا۔
A: نہیں، تمام DECHUAN VSD الماریاں بلٹ ان ہارمونک فلٹرز اور شیلڈنگ کی خصوصیت رکھتی ہیں۔ وہ اس بات کو یقینی بنانے کے لیے مکمل طور پر تصدیق شدہ ہیں کہ کمپریسر الیکٹرانکس مقامی پاور لائنوں کو مسخ نہیں کرتے ہیں یا حساس خودکار مینوفیکچرنگ آلات کو متاثر نہیں کرتے ہیں۔
A: نہیں، ہماری اپنی مرضی کے مطابق ڈیزائن کردہ IE5 مستقل مقناطیس موٹرز مکمل طور پر سیل شدہ، تیل سے چکنا ہوا بیئرنگ ہاؤسنگ کا استعمال کرتی ہیں جو براہ راست کمپریسر کے مرکزی چکنا کرنے والے نظام کے ساتھ مربوط ہوتی ہیں۔ یہ ڈیزائن دستی چکنائی کے نظام الاوقات کو ختم کرتے ہوئے گندگی اور محیطی نمی کو روکتا ہے۔
A: IP66 کی درجہ بندی بھاری دھول، ریشوں، اور ہائی پریشر واٹر جیٹس کے خلاف مکمل سیلنگ کو یقینی بناتی ہے۔ یہ مستقل مقناطیس موٹرز کو اندرونی شارٹ سرکیٹنگ کے بغیر مرطوب، لِنٹ ہیوی ٹیکسٹائل ماحول میں قابل اعتماد طریقے سے کام کرنے کی اجازت دیتا ہے۔
کاپی رائٹ © 2025 Dechuan Compressor (Shanghai) Co., Ltd. جملہ حقوق محفوظ ہیں۔
