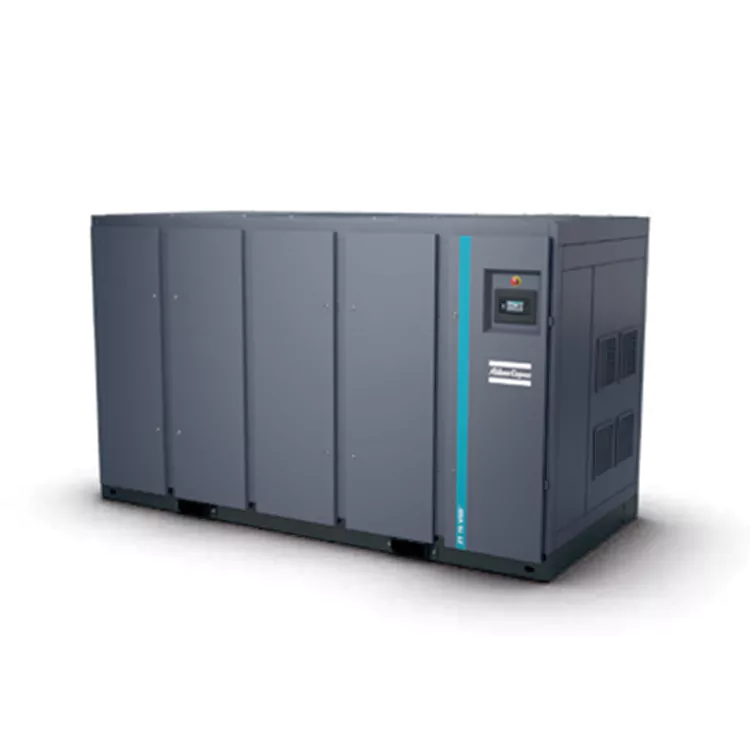

جب آپ DECHUAN سے 55-900kw کم شور والے تیل سے پاک ایئر کمپریسر کا سامان خریدتے ہیں، تو آپ ایک صنعتی پاور سسٹم کو محفوظ بناتے ہیں جو سرگوشی کے ساتھ خاموش آپریشن کے لیے ڈیزائن کیا گیا ہے۔ یہ یونٹ AGMA A5/DIN گریڈ 5 گیئرز استعمال کرتا ہے تاکہ بھاری گیئر ریٹل اور ہائی فریکوئنسی ساختی کمپن کو ختم کیا جا سکے۔ یہ جدید شہری فیکٹریوں کو 100% تیل سے پاک کمپریسڈ ہوا کی پیداوار کو یقینی بناتے ہوئے مقامی ماحولیاتی شور کے جرمانے سے بچنے میں مدد کرتا ہے۔
ایک پرسکون پیداواری ماحول قائم کرنے کے لیے، قابل اعتماد چین 55-900kw کم شور تیل سے پاک ایئر کمپریسر فیکٹری سے براہ راست درآمد کرنا ضروری ہے۔ DECHUAN اس خصوصی صوتی منسلک نظام کو مربوط آواز کو کم کرنے والے پینلز اور کم شور والے ریڈیل کولنگ فین کے ساتھ فراہم کرتا ہے۔ یہ ترتیب آپریشنل ڈیسیبلز کو نمایاں طور پر کم کرتی ہے، ورکشاپ کی سماعت کی تھکاوٹ کو روکتی ہے۔
روایتی بڑے پیمانے پر ہوا کی مشینری شدید کم فریکوئنسی گرجتی ہے جو ساختی بنیادوں کو نقصان پہنچاتی ہے اور ماحولیاتی شور کے سخت معیارات کی خلاف ورزی کرتی ہے۔ یہ خصوصی ایئر کمپریسر اعلی درجے کی صوتی انجینئرنگ کو براہ راست کابینہ کے چیسس میں ضم کرتا ہے:
• پریسیزن-انجینئرڈ AGMA A5 گیئرز: اندرونی پاور ٹرانسمیشن DIN گریڈ 5 گراؤنڈ ہیلیکل گیئرز پر انحصار کرتی ہے۔ مائیکرو بیکلاش ڈیزائن ہیوی ڈیوٹی کمپریشن سائیکلوں کے دوران ہائی پچ گیئر کی آواز اور مکینیکل ریٹلنگ کو ختم کرتا ہے۔
• کم توانائی والے ریڈیل کولنگ پنکھے: روایتی محوری بلیڈ کو تبدیل کرتے ہوئے، ہماری ریڈیل کولنگ اسمبلی کم گردشی رفتار پر ہوا کے بڑے حجم کو حرکت دیتی ہے، جس سے ایروڈینامک بھنور کے شور کو 12 ڈیسیبل سے زیادہ کم کیا جاتا ہے۔
• وائبریشن آئسولیشن بیس: آئل فری کمپریسر ہیڈ ہیوی ڈیوٹی، ملٹی لیئرڈ ایلسٹومر ڈیمپنگ پیڈز پر بیٹھتا ہے، جو کائینیٹک انرجی کو فیکٹری کے فرش ڈھانچے میں منتقل ہونے سے روکتا ہے۔
پاور سپیکٹرم: 55 کلو واٹ سے 900 کلو واٹ مسلسل ہیوی ڈیوٹی آؤٹ پٹ۔
• والیومیٹرک صلاحیت: 4.2 - 148.5 m³/منٹ ڈیلیوری مخصوص ماڈل کے انتخاب پر منحصر ہے۔
• ٹرانسمیشن اسٹینڈرڈ: AGMA A5/DIN گریڈ 5 ہائی پریسجن گیئر ڈرائیونگ۔
• صوتی موصلیت: ایک مہر بند IP55 کابینہ کی ساخت کے ساتھ کثیر موٹائی اندرونی صوتی جھاگ کی استر۔
ZR/ZT 55-90 (FF) STD| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 55 -7.5STD | 7.5 | 169.7 | 10.2 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -8.6STD | 8.6 | 156.6 | 9.4 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 55 -10STD | 10 | 140.9 | 8.5 | 55 | 72 | 2245 | 2685 | 2230 | 1660 | 2000 |
| ZR 75 -7.5STD | 7.5 | 224.7 | 13.5 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -8.6STD | 8.6 | 214.9 | 12.9 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 75 -10STD | 10 | 205.0 | 12.3 | 75 | 72 | 2385 | 2825 | 2230 | 1660 | 2000 |
| ZR 90 -7.5STD | 7.5 | 267.2 | 16.0 | 90 | 72 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -8.6STD | 8.6 | 250.9 | 15.1 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZR 90 -10STD | 10 | 236.5 | 14.2 | 90 | 74 | 2334 | 2774 | 2230 | 1660 | 2000 |
| ZT 55 -7.5STD | 7.5 | 166.4 | 10.0 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -8.6STD | 8.6 | 153.2 | 9.2 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 55 -10STD | 10 | 137.6 | 8.3 | 55 | 78 | 2810 | 3055 | 2630 | 1660 | 2150 |
| ZT 75 -7.5STD | 7.5 | 221.3 | 13.3 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -8.6STD | 8.6 | 211.6 | 12.7 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 75 -10STD | 10 | 201.6 | 12.1 | 75 | 78 | 2930 | 3175 | 2630 | 1660 | 2150 |
| ZT 90 -7.5STD | 7.5 | 263.9 | 15.8 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -8.6STD | 8.6 | 247.5 | 14.9 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ZT 90 -10STD | 10 | 233.1 | 14.0 | 90 | 79 | 2940 | 3185 | 2630 | 1660 | 2150 |
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD -8.6 STD | 8.6 | 74.7-229.4 | 4.5-13.8 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 75 VSD -10.4 STD | 10.4 | 81.7-202.9 | 4.9-12.2 | 73 | 2219 | 2659 | 2230 | 1660 | 2000 |
| ZR 90 VSD -8.6 STD | 8.6 | 74.1-282.5 | 4.4-16.9 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZR 90 VSD -10.4 STD | 10.4 | 75.5-250.5 | 4.5-15.0 | 73 | 2270 | 2710 | 2230 | 1660 | 2000 |
| ZT 75 VSD -8.6 STD | 8.6 | 71.2-226.0 | 4.3-13.6 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 75 VSD -10.4 STD | 10.4 | 78.2-199.6 | 4.7-12.0 | 78 | 2795 | 3040 | 2630 | 1660 | 2150 |
| ZT 90 VSD -8.6 STD | 8.6 | 70.6-279.1 | 4.2-16.7 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
| ZT 90 VSD -10.4 STD | 10.4 | 72.0-247.1 | 4.3-14.8 | 79 | 2855 | 3100 | 2630 | 1660 | 2150 |
یونٹ کے لیے کارکردگی کے حوالے کی شرائط کو ISO 1217 کے Annex C، 4th ایڈیشن (2009) کے مطابق ماپا گیا:
رشتہ دار نمی: 0%
· مطلق داخلی دباؤ: 1 بار
· اندرونی درجہ حرارت: 20°C خارج ہونے والے مادہ کی شرح (FAD) درج ذیل آپریٹنگ دباؤ پر ماپا گیا:
مستقل رفتار کی قسم:
· -7.5 بار کی قسم: 7 بار
· -8.6 بار کی قسم: 7 بار
· -10 بار کی قسم: 9 بار
VSD قسم:
· -8.6 بار کی قسم: 7 بار
· -10.4 بار کی قسم: 9 بار
· (2) ورک سٹیشن (LpWSAd) کی کلاس A وزنی اخراج ساؤنڈ پریشر لیول۔ ISO 2151:2004 کے مطابق ماپا گیا (150 9614/2 صوتی شدت سکیننگ کا طریقہ استعمال کرتے ہوئے)۔ نیا شامل کردہ اصلاحی عنصر مکمل طور پر غیر یقینی قدر (KpAd) ہے، جو ٹیسٹ کوڈ کے مطابق ہے۔
· (3) وزن صرف حوالہ کے لیے ہے۔ فراہم کردہ اصل وزن غالب ہوگا۔
ZR/ZT 110-160 (FF) STD
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 110 -7.5 STD | 7.5 | 318.2 | 19.1 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -8.6 STD | 8.6 | 297.5 | 17.8 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 110 -10 STD | 10 | 277.6 | 16.7 | 110 | 74 | 2800 | 3600 | 2431 | 1660 | 2000 |
| ZR 132 -7.5 STD | 7.5 | 362.9 | 21.8 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -8.6 STD | 8.6 | 338.5 | 20.3 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 132 -10 STD | 10 | 314.4 | 18.9 | 132 | 74 | 2850 | 3650 | 2431 | 1660 | 2000 |
| ZR 145 -7.5 STD | 7.5 | 392.9 | 23.6 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -8.6 STD | 8.6 | 364.1 | 21.8 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 145 -10 STD | 10 | 350.8 | 21.0 | 145 | 74 | 2878 | 3678 | 2431 | 1660 | 2000 |
| ZR 160 -7.5 STD | 7.5 | 434.0 | 26.0 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -8.6 STD | 8.6 | 418.3 | 25.1 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZR 160 -10 STD | 10 | 399.0 | 23.9 | 160 | 74 | 2890 | 3690 | 2431 | 1660 | 2000 |
| ZT 110 -7.5 STD | 7.5 | 315.0 | 18.9 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -8.6 STD | 8.6 | 294.2 | 17.6 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 110 -10 STD | 10 | 274.3 | 16.5 | 110 | 79 | 3048 | 3835 | 3400 | 1660 | 2150 |
| ZT 132 -7.5 STD | 7.5 | 359.6 | 21.6 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -8.6 STD | 8.6 | 335.3 | 20.1 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 132 -10 STD | 10 | 311.1 | 18.7 | 132 | 79 | 3098 | 3885 | 3400 | 1660 | 2150 |
| ZT 145 -7.5 STD | 7.5 | 389.6 | 23.4 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -8.6 STD | 8.6 | 360.8 | 21.6 | 145 | 79 | 3126 | 3913 | 3400 | 1660 | 2150 |
| ZT 145 -10 STD | 10 | 347.5 | 20.9 | 145 | 79 | 3126 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -7.5 STD | 7.5 | 430.6 | 25.8 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -8.6 STD | 8.6 | 414.9 | 24.9 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ZT 160 -10 STD | 10 | 395.6 | 23.7 | 160 | 79 | 3138 | 3925 | 3400 | 1660 | 2150 |
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR110VSD-8.6 STD | 8.6 | 100.5-319.3 | 6.0-19.2 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR110VSD-10.4 STD | 10.4 | 167.1-292.1 | 10.0-17.5 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-8.6 STD | 8.6 | 107.1-357.1 | 6.5-21.4 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR132VSD-10.4 STD | 10.4 | 166.6-331.0 | 10.0-19.9 | 74 | 2900 | 3700 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V1) | 8.6 | 123.3-390.0 | 7.4-23.4 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V1) | 10.4 | 166.6-357.8 | 10.0-21.5 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-8.6 STD(V2) | 8.6 | 123.3-411.0 | 7.4-24.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZR160VSD-10.4 STD(V2) | 10.4 | 166.6-377.6 | 10.0-22.7 | 74 | 2920 | 3720 | 2431 | 1660 | 2000 |
| ZT 110 VSD-8.6 | 8.6 | 99.9-327.6 | 6.0-19.2 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 110 VSD-10.4 | 10.4 | 165.5-291.9 | 9.9-17.5 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-8.6 | 8.6 | 124.8-357.5 | 7.5-21.4 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 132 VSD-10.4 | 10.4 | 164.9-331.2 | 9.9-19.9 | 79 | 3098 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V1) | 8.6 | 143.9-388.8 | 8.6-23.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V1) | 10.4 | 164.9-358.2 | 9.9-21.5 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-8.6 STD(V2) | 8.6 | 146.9-438.2 | 8.8-26.3 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
| ZT 160 VSD-10.4 STD(V2) | 10.4 | 164.9-378.1 | 9.9-22.7 | 79 | 3118 | 3935 | 3400 | 1660 | 2150 |
ISO 1217 Annex C، 4th ایڈیشن (2009) کے مطابق، یونٹ کی کارکردگی کے حوالے کی شرائط درج ذیل ہیں:
رشتہ دار نمی: 0%
· مطلق داخلی دباؤ: 1 بار
· داخلی درجہ حرارت: 20 ° C
نقل مکانی FAD درج ذیل آپریٹنگ دباؤ پر ماپا جاتا ہے:
مستقل رفتار ماڈل:
-7.5 بار ماڈل: 7 بار
-8.6 بار ماڈل: 7 بار
-10 بار ماڈل: 9 بار
VSD ماڈل:
-8.6 بار ماڈل: 7 بار
-10.4 بار ماڈل: 9 بار
(2) ورک سٹیشن (LpWSAd) کی کلاس A وزنی اخراج ساؤنڈ پریشر لیول۔ ISO 2151:2004 (ISO 9614/2 آواز کی شدت سکیننگ کے طریقہ کار) کے مطابق ماپا گیا۔ نیا شامل کیا گیا اصلاحی عنصر KpAd غیر یقینی ہے، ٹیسٹ کوڈ کی تعمیل کرتا ہے۔
(3) V1=380V، V2=400V۔
(4) وزن صرف حوالہ کے لیے ہے۔ اصل وزن غالب ہوگا۔
ZR/ZT 200-275 (FF)
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 200 -7.5 | 7.5 | 602.3 | 36.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -8.6 | 8.6 | 552.1 | 33.1 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 200 -10 | 10 | 506.6 | 30.0 | 200 | 67 | 3860 | 5230 | 3140 | 1662 | 2008 |
| ZR 250 -7.5 | 7.5 | 718.0 | 43.1 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -8.6 | 8.6 | 684.3 | 41.0 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 250 -10 | 10 | 622.8 | 37.4 | 250 | 67 | 4310 | 5680 | 3140 | 1662 | 2008 |
| ZR 275 -7.5 | 7.5 | 774.4 | 46.5 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -8.6 | 8.6 | 718.0 | 43.1 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -10 | 10 | 683.9 | 41.0 | 275 | 67 | 4640 | 6010 | 3140 | 1662 | 2008 |
| ZR 275 -13 | 13 | 561.8 | 33.7 | 275 | 70 | 5250 | 6150 | 5040 | 1662 | 2008 |
| ZT 200 -7.5 | 7.5 | 567.1 | 34.0 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -8.6 | 8.6 | 519.5 | 31.2 | 200 | 77 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 200 -10 | 10 | 497.4 | 29.8 | 200 | 78 | 5250 | 6150 | 5040 | 1662 | 2108 |
| ZT 250 -7.5 | 7.5 | 711.5 | 42.7 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -8.6 | 8.6 | 676.8 | 40.6 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 250 -10 | 10 | 614.3 | 36.9 | 250 | 77 | 5700 | 6600 | 5040 | 1662 | 2108 |
| ZT 275 -7.5 | 7.5 | 745.4 | 44.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -8.6 | 8.6 | 711.5 | 42.7 | 275 | 77 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ZT 275 -10 | 10 | 676.4 | 40.6 | 275 | 78 | 6030 | 7080 | 5040 | 1662 | 2108 |
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 250 VSD -8.6 | 8.6 | 242.6-714.4 | 14.6-42.9 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 250 VSD -10.4 | 10.4 | 234.2-640.2 | 14.1-38.4 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -8.6 | 8.6 | 242.6-788.1 | 14.6-47.3 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZR 315 VSD -10.4 | 10.4 | 234.2-700.0 | 14.1-42.0 | 73 | 73 | 4710 | 6400 | 3140 | 1662 | 2008 |
| ZT 250 VSD -8.6 | 8.6 | 238.0-696.9 | 14.3-41.8 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 250 VSD -10.4 | 10.4 | 386.0-633.4 | 23.2-38.0 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -8.6 | 8.6 | 238.0-739.4 | 14.3-44.4 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
| ZT 315 VSD -10.4 | 10.4 | 386.0-681.0 | 23.2-40.9 | 78 | 78 | 5700 | 6950 | 5040 | 1662 | 2108 |
رشتہ دار نمی: 0%
-مکمل داخلی دباؤ: 1 بار
داخلی درجہ حرارت: 20 ° C
خارج ہونے والے مادہ کی شرح (FAD) کو درج ذیل آپریٹنگ دباؤ پر ماپا گیا۔
مستقل رفتار کی قسم:
-7.5 بار کی قسم: 7 بار
-8.6 بار کی قسم: 7 بار
-10 بار کی قسم: 9 بار
VSD قسم:
-8.6 بار کی قسم: 7 بار
-10.4 بار کی قسم: 9 بار
(2) ورک سٹیشن (LpWSAd) کی کلاس A وزنی اخراج ساؤنڈ پریشر لیول۔
آئی ایس او 2151:2004 (150 9614/2 کا استعمال کرتے ہوئے (آواز کی شدت کو اسکین کرنے کا طریقہ) کے مطابق ماپا گیا۔
نیا شامل کردہ اصلاحی عنصر مکمل طور پر غیر یقینی قدر (KpAd) ہے، جو ٹیسٹ کوڈ کے مطابق ہے۔
(3) وزن صرف حوالہ کے لیے ہے۔ فراہم کردہ اصل وزن غالب ہوگا۔
ZR 300-750
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 300 -7.5 | 7.5 | 774.6 | 46.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -8.6 | 8.6 | 725.7 | 43.5 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 300 -10 | 10 | 695.1 | 41.7 | 300 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -7.5 | 7.5 | 848.0 | 50.9 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -8.6 | 8.6 | 793.1 | 47.6 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 315 -10 | 10 | 766.6 | 46.0 | 315 | 72 | 7950 | 3700 | 2120 | 2400 | |
| ZR 355 -7.5 | 7.5 | 939.1 | 56.3 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -8.6 | 8.6 | 877.1 | 52.6 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 355 -10 | 10 | 839.6 | 50.4 | 355 | 74 | 8050 | 3700 | 2120 | 2400 | |
| ZR 400 -7.5 | 7.5 | 1034.2 | 62.1 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -8.6 | 8.6 | 963.9 | 57.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 400 -10 | 10 | 930.5 | 55.8 | 400 | 74 | 8150 | 3700 | 2120 | 2400 | |
| ZR 425 -7.5 | 7.5 | 1143.9 | 68.6 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 425 -8.6 | 8.6 | 1063.1 | 63.8 | 450 | 74 | 8250 | 3700 | 2120 | 2400 | |
| ZR 450 -7.5 | 7.5 | 1275.7 | 76.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -8.6 | 8.6 | 1191.8 | 71.5 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 450 -10 | 10 | 1106.3 | 66.3 | 450 | 74 | 8700 | 4320 | 2120 | 2400 | |
| ZR 500 -7.5 | 7.5 | 1399.1 | 78.3 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -8.6 | 8.6 | 1305.2 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 500 -10 | 10 | 1217.8 | 73.1 | 500 | 74 | 9200 | 4320 | 2120 | 2400 | |
| ZR 630 -7.5 | 7.5 | 1715.0 | 102.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -8.6 | 8.6 | 1595.0 | 95.7 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 630 -10 | 10 | 1484.1 | 88.9 | 630 | 76 | 9800 | 4320 | 2120 | 2400 | |
| ZR 750 -7.5 | 7.5 | 2046.2 | 122.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -8.6 | 8.6 | 1827.4 | 109.6 | 750 | 76 | 10000 | 4320 | 2120 | 2400 | |
| ZR 750 -10 | 10 | 1696.7 | 101.8 | 750 | 76 | 10000 | 4320 | 2120 | 2400 |
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | وزن-مکمل کارکردگی (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|---|
| ZR 355 VSD -8.6 | 8.6 | 371.2-1037.5 | 22.3-62.2 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 355 VSD -10.4 | 10.4 | 374.4-942.4 | 22.5-56.5 | 81 | 81 | 8805 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -8.6 | 8.6 | 371.2-1120.9 | 22.3-67.3 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 400 VSD -10.4 | 10.4 | 374.4-998.6 | 22.5-59.9 | 81 | 81 | 9090 | 4075 | 2120 | 2400 | |
| ZR 500 VSD -10.4 | 10.4 | 374.4-1177.9 | 22.5-70.7 | 81 | 81 | 9190 | 4075 | 2120 | 2400 | |
| ZR 700 VSD -8.6 | 8.6 | 374.4-2061.8 | 54.9-123.7 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 700 VSD -10.4 | 10.4 | 849.7-1840.5 | 51.0-110.4 | 83 | 83 | 11402 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -8.6 | 8.6 | 930.7-2475.4 | 55.8-148.5 | 83 | 83 | 12600 | 4660 | 2120 | 2470 | |
| ZR 900 VSD -10.4 | 10.4 | 864.8-1873.2 | 51.9-112.4 | 83 | 83 | 12600 | 4660 | 2120 | 2470 |
یونٹ کے لیے کارکردگی کے حوالے کی شرائط کو ISO 1217 کے Annex C، 4th ایڈیشن (2009) کے مطابق ماپا گیا:
رشتہ دار نمی: 0%
· مطلق داخلی دباؤ: 1 بار
· اندرونی درجہ حرارت: 20°C خارج ہونے والے مادہ کی شرح (FAD) درج ذیل آپریٹنگ دباؤ پر ماپا گیا:
مستقل رفتار کی قسم:
· -7.5 بار کی قسم: 7 بار
· -8.6 بار کی قسم: 7 بار
· -10 بار کی قسم: 9 بار
VSD قسم:
· -8.6 بار کی قسم: 7 بار
· -10.4 بار کی قسم: 9 بار
· (2) ورک سٹیشن (LpWSAd) کی کلاس A وزنی اخراج ساؤنڈ پریشر لیول۔ ISO 2151:2004 کے مطابق ماپا گیا (150 9614/2 صوتی شدت سکیننگ کا طریقہ استعمال کرتے ہوئے)۔ نیا شامل کردہ اصلاحی عنصر مکمل طور پر غیر یقینی قدر (KpAd) ہے، جو ٹیسٹ کوڈ کے مطابق ہے۔
· (3) وزن صرف حوالہ کے لیے ہے۔ فراہم کردہ اصل وزن غالب ہوگا۔
ZR 200X-400X
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | انسٹال شدہ پاور (کلو واٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|---|
| ZR 200X -7.5 | 7.5 | 623.1 | 37.4 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -8.6 | 8.6 | 601.9 | 36.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 200X -10 | 10 | 551.7 | 33.1 | 200 | 67 | 3860 | 3140 | 1662 | 2008 |
| ZR 250X -7.5 | 7.5 | 717.7 | 43.1 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 250X -8.6 | 8.6 | 683.8 | 41.0 | 250 | 67 | 4310 | 3140 | 1662 | 2008 |
| ZR 315X -7.5 | 7.5 | 939.0 | 56.3 | 315 | 76 | 7950 | 3700 | 2120 | 2400 |
| ZR 355X -7.5 | 7.5 | 1034.2 | 62.1 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -8.6 | 8.6 | 963.5 | 57.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 355X -10 | 10 | 930.2 | 55.8 | 355 | 76 | 8050 | 3700 | 2120 | 2400 |
| ZR 400X -7.5 | 7.5 | 1143.8 | 68.6 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ZR 400X -8.6 | 8.6 | 1062.7 | 63.8 | 400 | 76 | 8150 | 3700 | 2120 | 2400 |
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 90 VSD+ | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 110 VSD+ | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZR 132 VSD+ | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 2500 | 2030 | 1660 | 2000 |
| ZT 145 VSD+ | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 160 VSD+ | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 2500 | 2030 | 1660 | 2000 |
| ZT 75 VSD+ | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 90 VSD+ | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 110 VSD+ | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 132 VSD+ | 10.4 | 78.8-377.5 | 4.7-22.7 | 72 | 3150 | 3400 | 1654 | 2000 |
| ZT 145 VSD+ | 10.4 | 78.8-409.0 | 4.7-24.5 | 74 | 3150 | 3400 | 1654 | 2000 |
| ZT 160 VSD+ | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3150 | 3400 | 1654 | 2000 |
| ماڈل | زیادہ سے زیادہ ایگزاسٹ پریشر (بار) | ٹریفک FAD(l/s) | ٹریفک FAD(m³/منٹ) | شور کی سطح(dB(A)) | معیاری وزن (کلوگرام) | سائز L(ملی میٹر) | سائز W(ملی میٹر) | سائز H(mm) |
|---|---|---|---|---|---|---|---|---|
| ZR 75 VSD+ FF | 10.4 | 78.8-229.9 | 4.7-13.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 90 VSD+ FF | 10.4 | 78.8-283.9 | 4.7-17.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 110 VSD+ FF | 10.4 | 78.8-330.3 | 4.7-19.8 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 132 VSD+ FF | 10.4 | 78.8-384.0 | 4.7-23.0 | 68 | 3400 | 3400 | 1660 | 2000 |
| ZR 145 VSD+ FF | 10.4 | 78.8-415.2 | 4.7-24.9 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZR 160 VSD+ FF | 10.4 | 78.8-468.2 | 4.7-27.1 | 70 | 3400 | 3400 | 1660 | 2000 |
| ZT 75 VSD+ FF | 10.4 | 78.8-227.4 | 4.7-13.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 90 VSD+ FF | 10.4 | 78.8-276.9 | 4.7-16.6 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 110 VSD+ FF | 10.4 | 78.8-323.4 | 4.7-19.4 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 132 VSD+ FF | 10.4 | 107.0-377.5 | 6.4-22.7 | 72 | 3790 | 4085 | 1654 | 2000 |
| ZT 145 VSD+ FF | 10.4 | 118.0-409.0 | 7.1-24.5 | 74 | 3790 | 4085 | 1654 | 2000 |
| ZT 160 VSD+ FF | 10.4 | 124.7-436.4 | 7.5-26.2 | 74 | 3790 | 4085 | 1654 | 2000 |
یونٹ کے لیے کارکردگی کے حوالے کی شرائط کو ISO 1217 کے Annex C، 4th ایڈیشن (2009) کے مطابق ماپا گیا:
رشتہ دار نمی: 0%
· مطلق داخلی دباؤ: 1 بار
· اندرونی درجہ حرارت: 20°C خارج ہونے والے مادہ کی شرح (FAD) درج ذیل آپریٹنگ دباؤ پر ماپا گیا:
مستقل رفتار کی قسم:
· -7.5 بار کی قسم: 7 بار
· -8.6 بار کی قسم: 7 بار
· -10 بار کی قسم: 9 بار
VSD قسم:
· -8.6 بار کی قسم: 7 بار
· -10.4 بار کی قسم: 9 بار
· (2) ورک سٹیشن (LpWSAd) کی کلاس A وزنی اخراج ساؤنڈ پریشر لیول۔ ISO 2151:2004 کے مطابق ماپا گیا (150 9614/2 صوتی شدت سکیننگ کا طریقہ استعمال کرتے ہوئے)۔ نیا شامل کردہ اصلاحی عنصر مکمل طور پر غیر یقینی قدر (KpAd) ہے، جو ٹیسٹ کوڈ کے مطابق ہے۔
· (3) وزن صرف حوالہ کے لیے ہے۔ فراہم کردہ اصل وزن غالب ہوگا۔
تجارتی علاقوں کے قریب واقع پیکیجنگ اور فرنیچر مینوفیکچرنگ پلانٹس میں، شور کی آلودگی ایک مستقل قانونی خطرہ ہے۔ DECHUAN نے اس مخصوص 55-900kw کم شور والے تیل سے پاک ایئر کمپریسر کو ایک اعلی کثافت پیکیجنگ فیکٹری میں تعینات کیا۔ اس صوتی موصل اسکرو ڈھانچے کے ساتھ پرانے، ہلنے والے پسٹن سسٹم کو تبدیل کرکے، پلانٹ نے مقامی معیارات کی مکمل تعمیل کرنے کے لیے اپنی باؤنڈری شور کی سطح کو گرا دیا، ہزاروں بار بار چلنے والے ریگولیٹری جرمانے سے بچتے ہوئے۔
• فل لوڈ اینیکوک چیمبر ٹیسٹنگ: یونٹس کو خصوصی ساؤنڈ چیمبرز میں زیادہ سے زیادہ 900kw کی صلاحیت پر چلایا جاتا ہے تاکہ تمام فریکوئنسیوں پر درست صوتی پروفائلز کا نقشہ بنایا جا سکے۔
• روٹرز کا متحرک توازن: پریمیم کوٹڈ روٹرز مائیکرو وبلز کو ختم کرنے کے لیے متحرک طور پر متوازن ہوتے ہیں جو طویل مدتی بیئرنگ پہننے اور ساختی شور کا سبب بنتے ہیں۔
• TÜV کلاس 0 آئل فری سرٹیفیکیشن: سخت لیبارٹری تجزیہ کمپریسڈ ہوا کے بہاؤ میں تیل کی صفر مقدار کی تصدیق کرتا ہے، خاموش آپریشن کے ساتھ ساتھ خالص گیس کی ضمانت دیتا ہے۔
ج: بالکل نہیں۔ اندرونی وینٹیلیشن ہائی سٹیٹک پریشر ریڈیل کولنگ فین پر انحصار کرتا ہے جو کابینہ کے اندر منفی پریشر زون بناتا ہے۔ ٹھنڈی ہوا کو ٹارگٹڈ ڈکٹنگ کے ذریعے براہ راست سٹینلیس سٹیل کے پری کولر میں چوس لیا جاتا ہے اور اوپر کی طرف خارج کیا جاتا ہے، یہاں تک کہ 50 ° C کے محیطی پلانٹ کے ماحول میں بھی ایک مستحکم اندرونی درجہ حرارت برقرار رہتا ہے۔
A: معیاری صنعتی فضائی یونٹ اکثر نچلے درجے کے گیئرز استعمال کرتے ہیں جو وقت کے ساتھ ساتھ مائیکرو بیکلاش تیار کرتے ہیں، جس کی وجہ سے ہائی ٹارک کے نیچے دھاتی چیٹرنگ آواز آتی ہے۔ ہمارے DIN گریڈ 5 گیئرز مائیکرو میٹر کی درستگی کے ساتھ دانتوں کی پروفائل کی خصوصیت رکھتے ہیں، جو کہ ہموار میش رابطے کو یقینی بناتا ہے جو مکینیکل رگڑ کی آواز اور پاور ٹرانسمیشن نقصان دونوں کو کم کرتا ہے۔
A: ہاں۔ چونکہ ساختی صوتی استر اعلی اور درمیانی تعدد ہوا کی گونج کو جذب کرتی ہے، اس لیے بیرونی ڈیسیبل پروفائل معیاری اوپن فریم مشینری سے نمایاں طور پر کم ہے۔ یہ فیکٹریوں کو 55-900kw کم شور والے تیل سے پاک ایئر کمپریسر کو اصل پیداوار لائن کے قریب رکھ کر طویل، مہنگی پائپنگ کو ختم کرنے کی اجازت دیتا ہے۔
کاپی رائٹ © 2025 Dechuan Compressor (Shanghai) Co., Ltd. جملہ حقوق محفوظ ہیں۔
